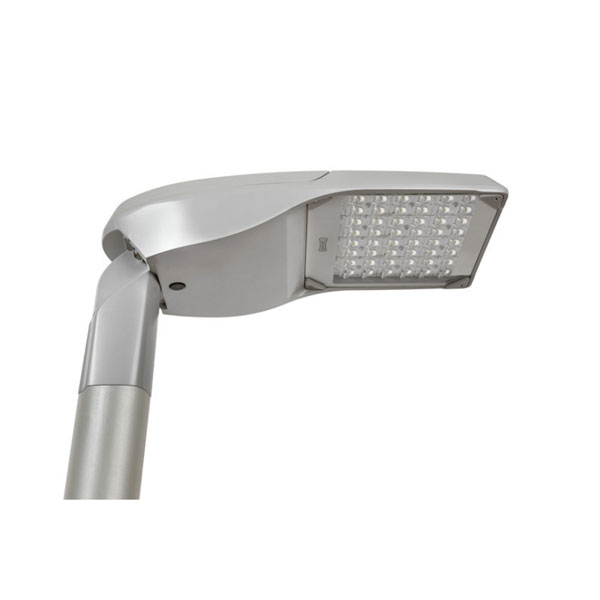

VEKA-S LED

  • Popis produktu

    Veka je nová řada svítidel pro aplikace veřejného osvětlení od společnosti Carandini. Jeho elegantní design, nejnovější technologie LED a optické distribuce, které zahrnuje, z něj činí vysoce kvalitní řešení pro hlavní silnice, vedlejší silnice, dálnice, obytné zóny, parkoviště, cyklostezky a přechody pro chodce.

    Naše řešení je založeno na nejnovější generaci LED technologie. Vysoká světelná účinnost, pevná konzistence, nízká spotřeba el. energie a snadná údržba. Unikátní ultra tenký design nejnovější technologie a bezkonkurenční kvalita. Zakázková optika umožňuje svítidlům větší rozestupy mezi sloupy, optimální intenzitu a rovnoměrnost osvětlení.

    Řada svítidel VEKA se dodává ve čtyřech velikostech ( L, M, N,S ) v závislosti na požadovaném světelném výkonu, čímž je zajištěn jednotný vzhled a výkon pro různé aplikace veřejného osvětlení.

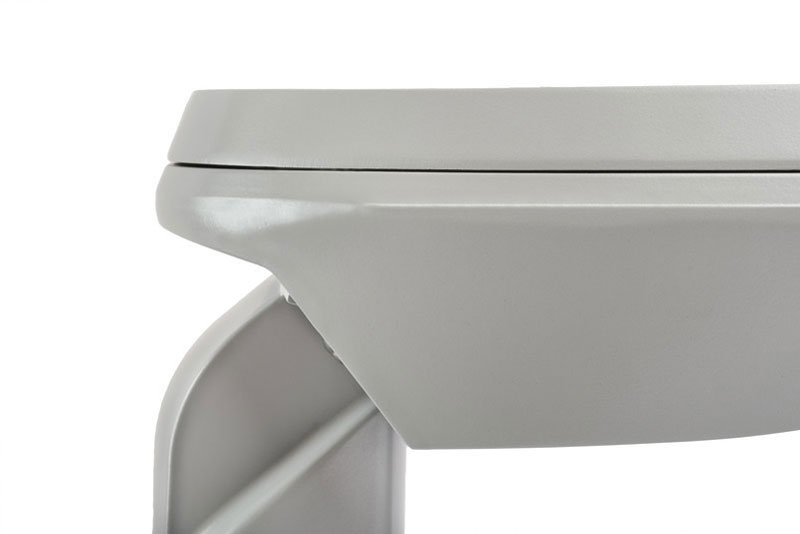

    Elegantní design
    Elegantní tenký design s různým světelným tokem a křivkou svítivosti, který může být přizpůsoben v závislosti na požadovaném světelném výkonu. Tak je možné realizovat ten správný vzhled a výkon v závislosti na osvětlení komunikací situaci.
    Vhodné pro montáž na sloup nebo výložník.

    Vylepšené řízení teploty
    LED moduly a elektronické drivery jsou umístěny v přímém kontaktu s hliníkovým odlitkem, který podporuje odvod tepla a zlepšuje trvanlivost kritických elektronických součástek.

    Vysoce účinná LED technologie
    Vysoce kvalitní a vysoce účinné LED diody jsou používány ve spojení s nejnovějšími drivery LED, což přispívá k vynikajícímu výkonu lumenů na watt a dlouhou životnost systému.
    Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.

    Plně ovladatelné
    Programovatelné ovládací zařízení s krokovým nastavením umožňuje efektivnější ovládání světla a minimalizuje spotřebu a maximalizaci výkonu. Kontrola světla je klíčovým faktorem energetické účinnosti svítidla.

    Smart Ready: Splňuje standard NEMA nebo Zhaga.

    Svítidla lze použít k široké škále osvětlení od obytné a pěší zóny až k rychlostní sinici.

  • Technické parametry

    Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1)
    Difuzor: ploché temperované sklo 5 mm silné, volitelně opálové sklo pro minimalizaci oslnění

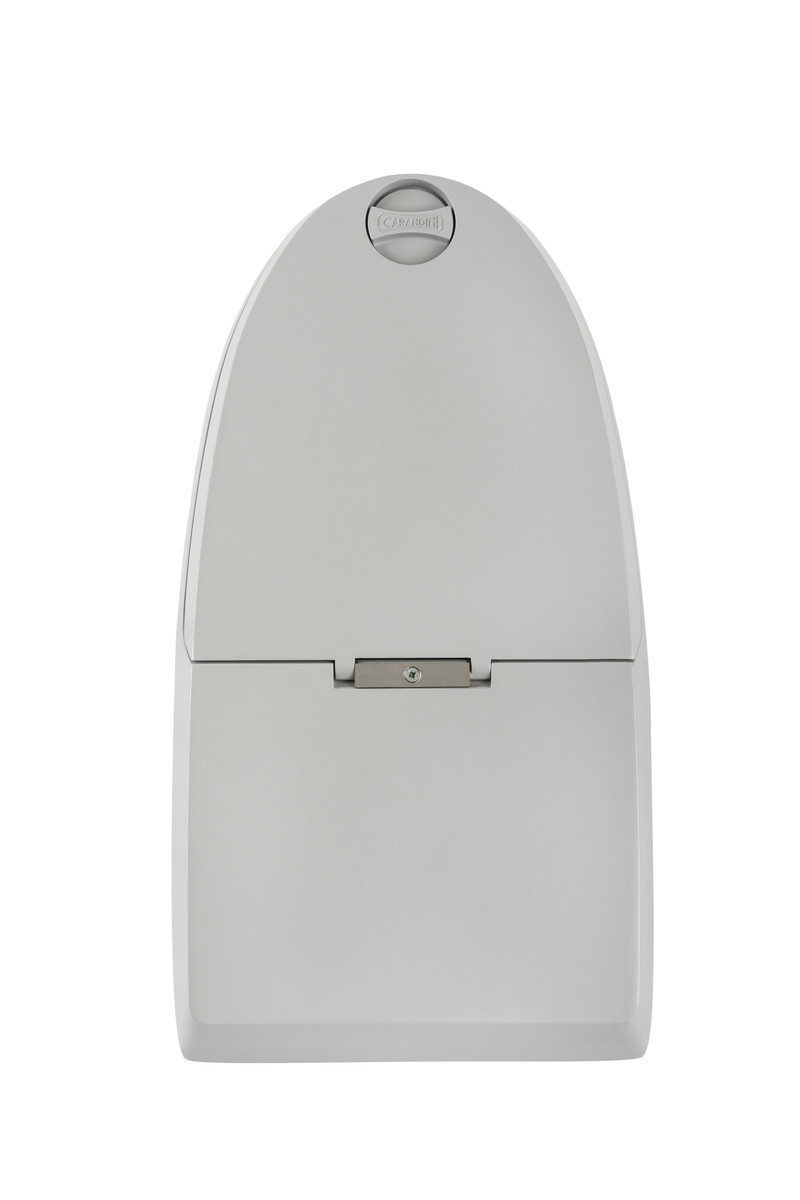

    Horní kryt: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1)
    Spojovací materiál: nerez ( AISI304 )

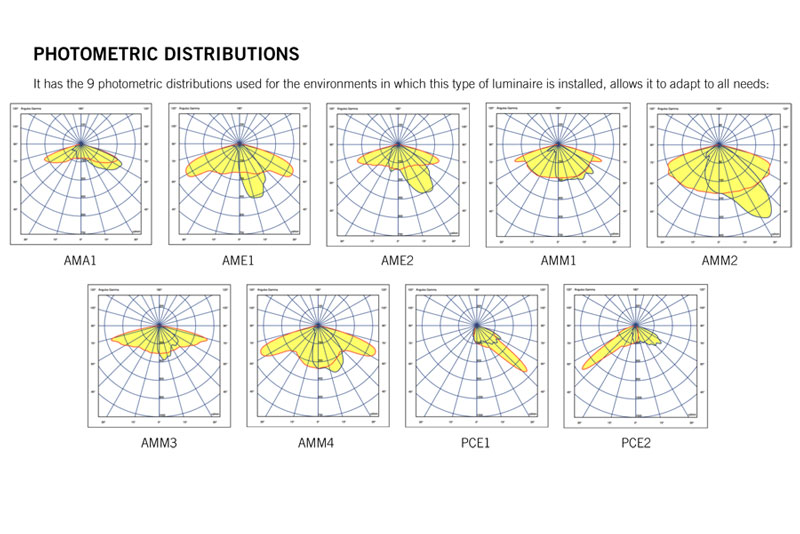

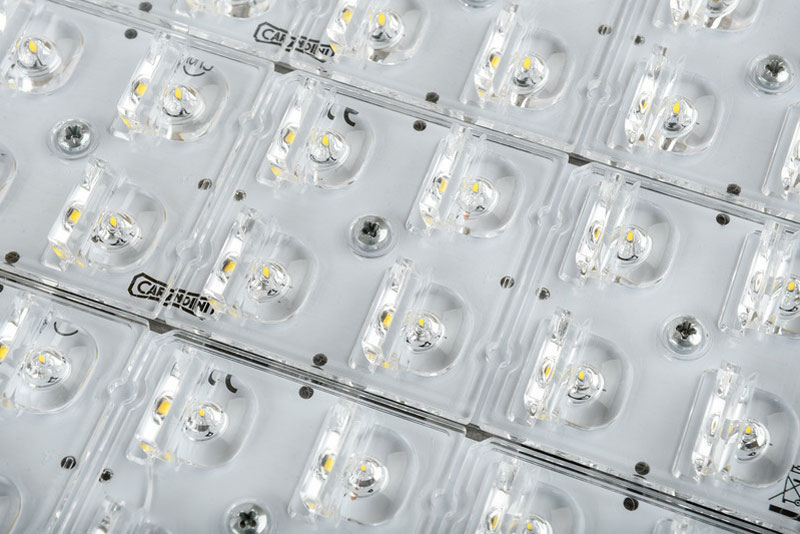

    Optika: Akrylové čočky speciálně určené pro Leds PMMA. 9 druhů optik: symetrická, asymetrická , optika pro přechody pro chodce.

    AMA1 – podélně 70 °, příčně 30 ° / 50 ° (typ III)
    AME1 – podélně 60 ° příčně 35 ° (typ II)
    AME2 – podélně 75 ° příčně 5 ° / 40 ° (typ II)
    AMM1 – podélně 65 ° příčně 20 ° (typ II)
    AMM2 – podélně 55 ° příčně 20 ° (typ I)
    AMM3 – podélně 70 ° příčně 35 ° (typ II)
    AMM4 – podélně 65 ° příčně 70 ° (typ IV)
    PCE1 – přechod PC-R
    PCE2 – přechod PC-L

    Údržba: Přístup k předřadníku v horní části, bez použití nářadí.
    Světelný zdroj: LED světelný tok v rozsahu od 2.000 lm až 14.000 lm ( až 148 lm/W ), 12–103W. Barevná teplota 4.000 K ( neutrální bílá Ra>70 ), 3.000K ( teple bílá Ra>80 ) , 2.700K ( teple bílá Ra>70 ) nebo 2.200K ( AMBER Ra 60, vhodná kolem hvězdáren, přírodních parků, apod. ) Další barvy na vyžádání.

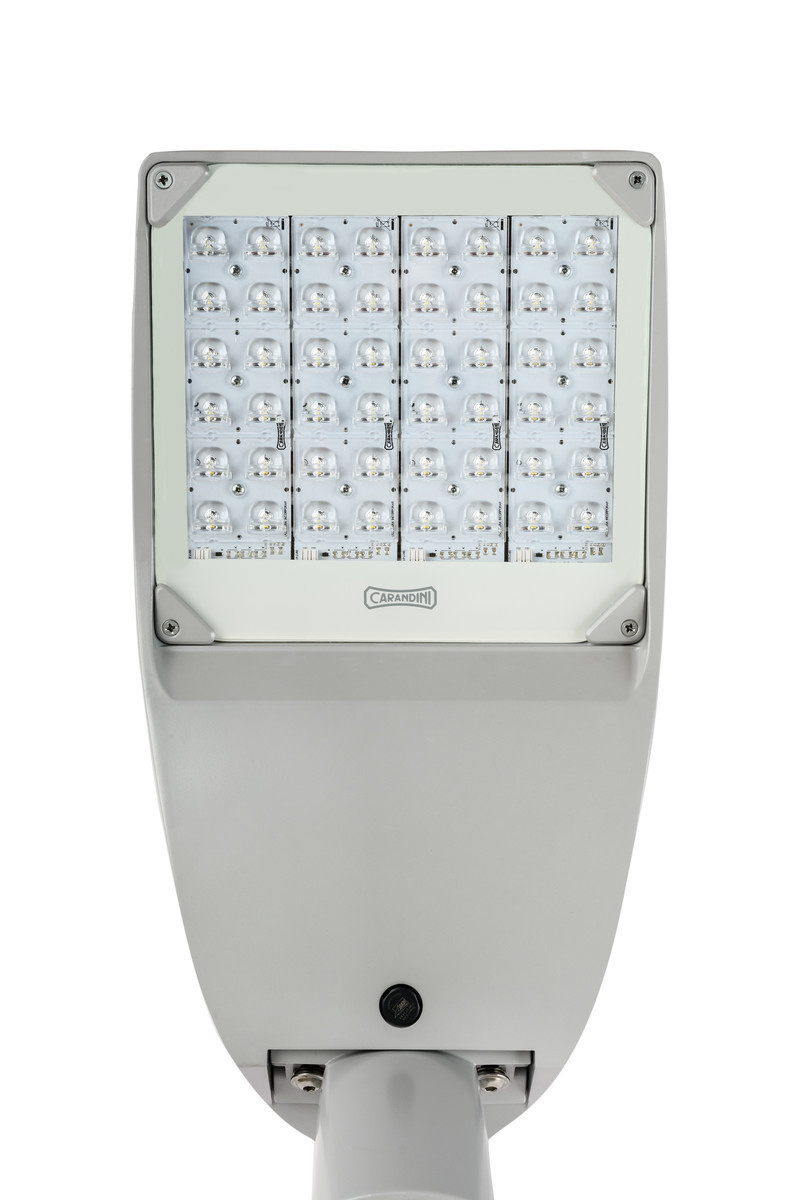

    V závislosti na modelu lze integrovat různé typy LED modulů 16, 24, 36 nebo 48 LED. Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.

    AMBER je obzvláště šetrná k životnímu prostředí. Neovlivňuje život nočních živočichů, přívětivější i pro lidské oko.

    Emise světla: 0,00% – 0,35%
    Provozní proud: 200 – 1000 mA
    Barevné provedení: RAL 9006 ( hladká lesklá ). Jiná barva dle RAL za příplatek
    Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla.

    .L1N LED 1 úroveň
    .LRC napěťová regulace 170 – 250V ( Reverberi )
    .LRD regulace Dali
    .ANF regulace 1–10V
    .LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
    .LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
    .LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
    .LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
    .LSW LED nastavitelný LineSwitch ( 2 úrovně )
    .LRL LED nastavitelný pomocí linky
    .SR Sensor Ready Driver
    .CLO Konstantní světelný tok
    S-REG Není programováno
    CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
    CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
    CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla
    Výběr dle požadavku, kontaktujte obchodní oddělení.

    SMART Interface: S bez zásuvky, 3 NEMA socket 3-pin bez krytu IP65, U NEMA socket 3-pin s krytem IP65, 5 NEMA socket 5-pin bez krytu IP65, V NEMA socket 5-pin s krytem IP65, 7 NEMA socket 7-pin bez krytu IP65, W NEMA socket 7-pin s krytem IP65, 4 – ZHAGA TOP SOCKET 4 PINS WITHOUT IP66 COVER, X – ZHAGA TOP SOCKET 4 PINS WITH IP66 COVER, O – BASE ZHAGA 4-PIN LOWER WITHOUT COVER, Y – ZHAGA 4-PIN LOWER BASE WITH IP66 COVER, P – BASES ZHAGA INF. AND SUP. WITHOUT COVER, Q – BASES ZHAGA INF. AND SUP. WITH IP66 COVER
    Smart Ready: Splňuje standard NEMA nebo Zhaga.
    Příslušenství: .F20 Photocell 20 lux for NEMA base .FZT Photocell 20 lux for Zhaga base, 3 – Snímač pohybu pro ZHAGA Photocell base, 4 – Horní ZHAGA (20 LUX) + dolní ZHAGA pohybový senzor.

    U driveru LRD ( DALI ) nebo ANF ( 1–10V ) možnost požití doplňkové regulace .ONE ControlLux ONE System .BSC ControlLux Basic System

    Tepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii.

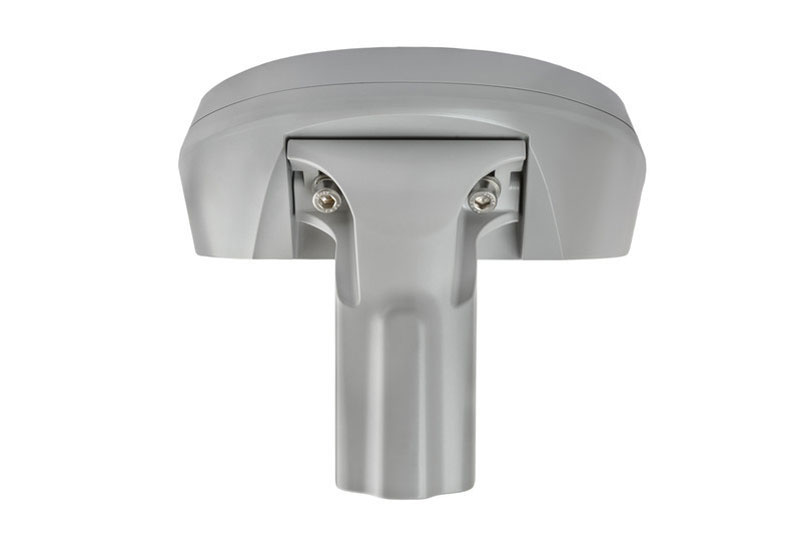

    Montáž: 3 možnosti uchycení PT na sloup pr. 60–76×100 mm nebo na SE výložník průměr 34/42/60×100 mm ( dle typu držáku ) popřípadě nástěnná montáž FM1

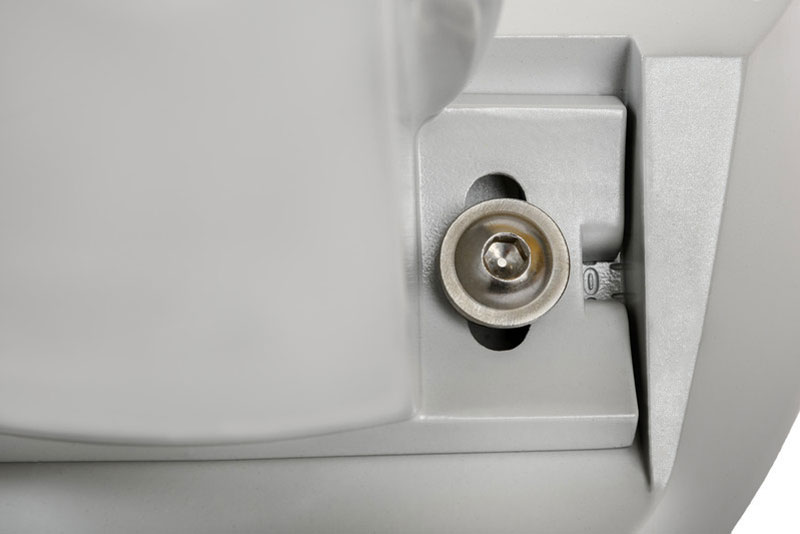

    Nastavení sklonu: PT/SE –10 ° až + 10 °, nástěnná montáž FM –40 ° až + 40 °
    Doporučená montážní výška: 4 – 14 m
    Třída ochrany: I nebo II
    Napájecí napětí: 220 – 240V 50–60Hz
    Účiník > 0,9
    Celkové harmonické zkreslení <20%.
    Krytí: IP 66 IK10

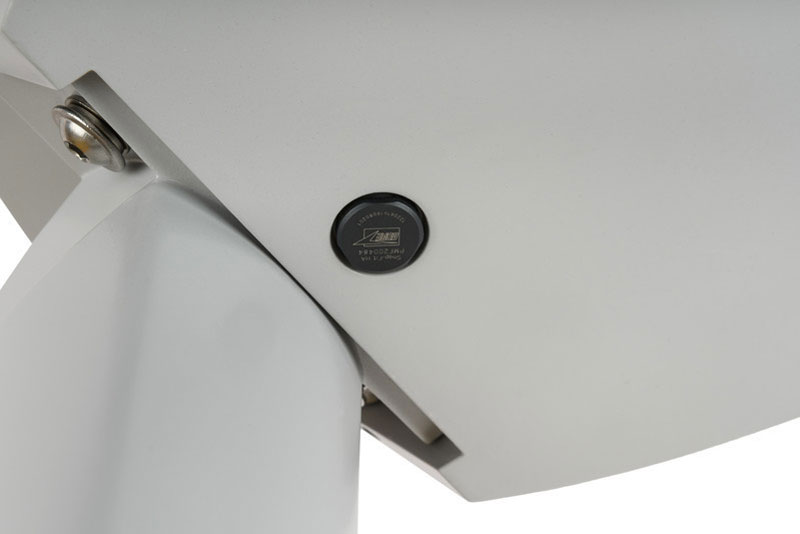

    Membrána GORE: Ventilační zařízení pro kompenzaci změny tlaku v důsledku rozdílu teplot mezi vnitřkem a vnějškem svítidla. Zvýšená životnost výrobku.
    Životnost: 100.000 hod ( L90 / B10 )
    Teplota okolí: Ta –40˚C až +55˚C
    Odolnost rázové napětí: 10kV 1.2/50us

    Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

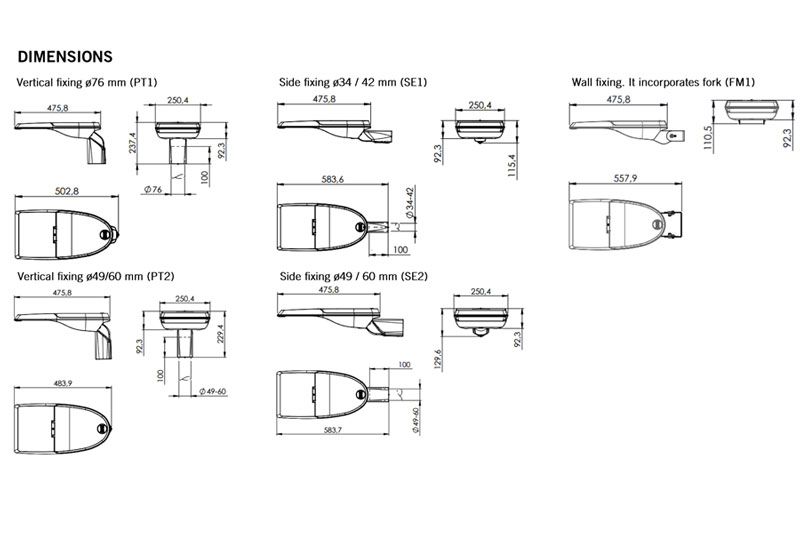

    Rozměry: 484×250×92 mm
    Logistika: Rozměr balení ( PT ) na sloup: 515×260×275 mm / 6,4 kg, 1 pal .. ks, rozměr palety: .. , Hmotnost palety: … kg. Rozměr balení ( SE ) na výložník : 610×260×165 mm / 6,4 kg, 1 pal .. ks, rozměr palety: mm, Hmotnost palety: … kg.
    Plocha vystavená větru: Aw = 0.03 –0,04m2
    Hmotnost: PT1: 6,2 Kg / PT2: 6 Kg, SE1: 5,7 Kg / SE2: 6 Kg, FM1: 5,9 Kg

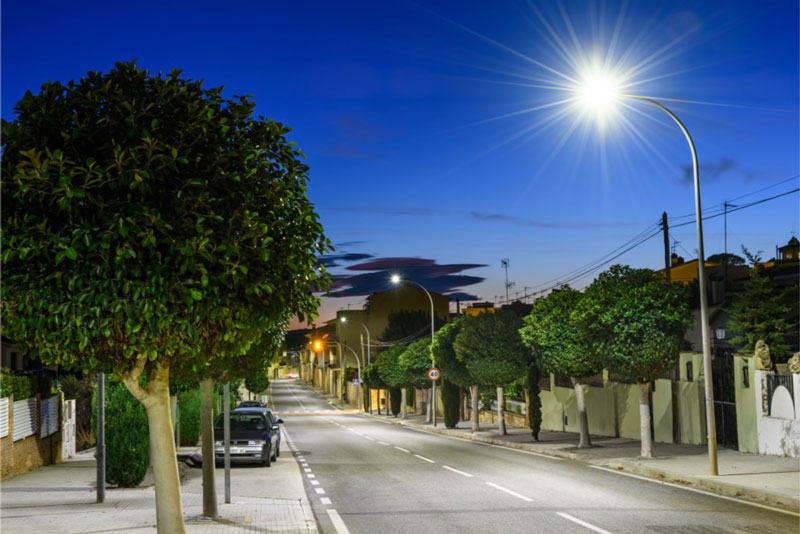

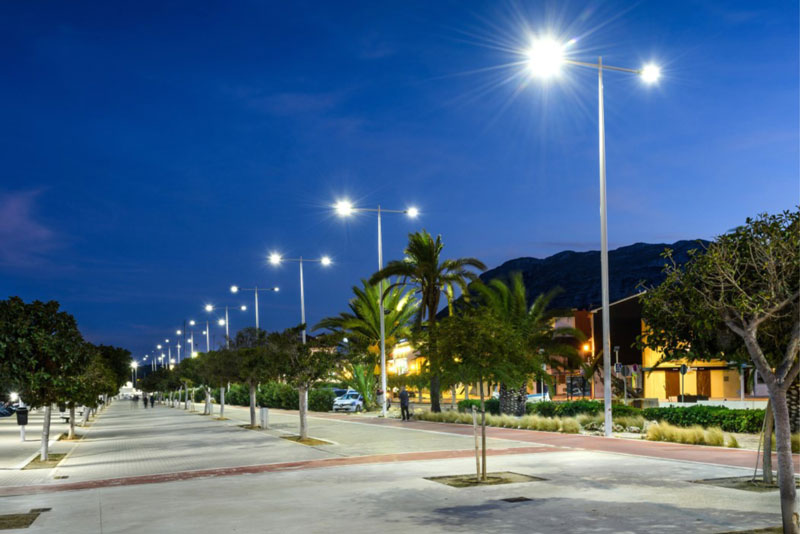

    Oblast použití: osvětlení obytných zón, dálnice, silnice hlavní i vedlejší, cyklostezky, parkoviště, přechody pro chodce …

    Elektrická výbava:

    VEKA S 4000K

    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    002.4.016A 4000K 16 200 1510lm 12W 129 0,98
    002.4.016C 4000K 16 300 2186lm 16W 136 0,94
    003.4.016E 4000K 16 400 2851lm 21W 137 0,96
    003.4.016G 4000K 16 500 3472lm 26W 134 0,97
    004.4.016I 4000K 16 600 4072lm 31W 132 0,98
    005.4.016K 4000K 16 700 4663lm 36W 130 0,98
    005.4.016M 4000K 16 800 5232lm 41W 127 0,97
    006.4.016O 4000K 16 900 5784lm 46W 125 0,98
    006.4.016Q 4000K 16 1000 6354lm 52W 123 0,98
    002.4.024A 4000K 24 200 2268lm 17W 133 0,94
    003.4.024C 4000K 24 300 3289lm 23W 141 0,94
    004.4.024E 4000K 24 400 4266lm 31W 140 0,96
    005.4.024G 4000K 24 500 5194lm 38W 137 0,97
    006.4.024I 4000K 24 600 6088lm 45W 134 0,98
    007.4.024K 4000K 24 700 6928lm 53W 130 0,98
    008.4.024M 4000K 24 800 7746lm 60W 129 0,98
    009.4.024O 4000K 24 900 8528lm 67W 127 0,99
    009.4.024Q 4000K 24 1000 9293lm 75W 123 0,99
    003.4.036A 4000K 36 200 3467lm 23W 148 0,93
    005.4.036C 4000K 36 300 4998lm 34W 147 0,96
    006.4.036E 4000K 36 400 6484lm 45W 145 0,98
    008.4.036G 4000K 36 500 7883lm 56W 141 0,98
    009.4.036I 4000K 36 600 9190lm 67W 138 0,99
    010.4.036K 4000K 36 700 10404lm 78W 133 0,99
    012.4.036M 4000K 36 800 11577lm 89W 130 0,99
    013.4.036O 4000K 36 900 12667lm 101W 126 0,99
    014.4.036Q 4000K 36 1000 13774lm 112W 123 0,99
    004.4.048A 4000K 48 200 4432lm 31W 145 0,96
    006.4.048C 4000K 48 300 6344lm 44W 143 0,98
    008.4.048E 4000K 48 400 8234lm 59W 140 0,99
    010.4.048G 4000K 48 500 9996lm 73W 136 0,99
    012.4.048I 4000K 48 600 11612lm 88W 132 0,99
    013.4.048K 4000K 48 700 13016lm 103W 126 0,99

    VEKA S 3000K

    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    001.3.016A 3000K 16 200 1458lm 12W 125 0,98
    002.3.016C 3000K 16 300 2104lm 16W 131 0,94
    003.3.016E 3000K 16 400 2725lm 21W 131 0,96
    003.3.016G 3000K 16 500 3319lm 26W 128 0,97
    004.3.016I 3000K 16 600 3878lm 31W 126 0,98
    004.3.016K 3000K 16 700 4436lm 36W 124 0,98
    005.3.016M 3000K 16 800 4964lm 41W 121 0,97
    005.3.016O 3000K 16 900 5490lm 46W 119 0,98
    006.3.016Q 3000K 16 1000 6026lm 52W 117 0,98
    002.3.024A 3000K 24 200 2191lm 17W 129 0,94
    003.3.024C 3000K 24 300 3166lm 23W 136 0,94
    004.3.024E 3000K 24 400 4078lm 31W 134 0,96
    005.3.024G 3000K 24 500 4965lm 38W 131 0,97
    006.3.024I 3000K 24 600 5798lm 45W 127 0,98
    007.3.024K 3000K 24 700 6591lm 53W 124 0,98
    007.3.024M 3000K 24 800 7349lm 60W 123 0,98
    008.3.024O 3000K 24 900 8095lm 67W 120 0,99
    009.3.024Q 3000K 24 1000 8813lm 75W 117 0,99
    003.3.036A 3000K 36 200 3352lm 23W 143 0,93
    005.3.036C 3000K 36 300 4812lm 34W 142 0,96
    006.3.036E 3000K 36 400 6199lm 45W 139 0,98
    008.3.036G 3000K 36 500 7571lm 56W 135 0,98
    009.3.036I 3000K 36 600 8769lm 67W 131 0,99
    010.3.036K 3000K 36 700 9886lm 78W 126 0,99
    011.3.036M 3000K 36 800 10984lm 89W 123 0,99
    012.3.036O 3000K 36 900 12024lm 101W 119 0,99
    013.3.036Q 3000K 36 1000 13063lm 112W 116 0,99
    004.3.048A 3000K 48 200 4286lm 31W 140 0,96
    006.3.048C 3000K 48 300 6109lm 44W 138 0,98
    008.3.048E 3000K 48 400 7873lm 59W 134 0,99
    010.3.048G 3000K 48 500 9616lm 73W 131 0,99
    011.3.048I 3000K 48 600 11088lm 88W 126 0,99
    012.3.048K 3000K 48 700 12364lm 103W 120 0,99

    VEKA S 2700K

    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    001.G.016A 2700K 16 200 1362lm 12W 116 0,98
    002.G.016C 2700K 16 300 1926lm 16W 120 0,94
    003.G.016E 2700K 16 400 2513lm 21W 121 0,96
    003.G.016G 2700K 16 500 3051lm 26W 118 0,97
    004.G.016I 2700K 16 600 3572lm 31W 116 0,98
    004.G.016K 2700K 16 700 4076lm 36W 114 0,98
    005.G.016M 2700K 16 800 4570lm 41W 111 0,97
    005.G.016O 2700K 16 900 5032lm 46W 109 0,98
    006.G.016Q 2700K 16 1000 5515lm 52W 107 0,98
    002.G.024A 2700K 24 200 2047lm 17W 120 0,94
    003.G.024C 2700K 24 300 2899lm 23W 124 0,94
    004.G.024E 2700K 24 400 3760lm 31W 123 0,96
    005.G.024G 2700K 24 500 4564lm 38W 121 0,97
    005.G.024I 2700K 24 600 5340lm 45W 117 0,98
    006.G.024K 2700K 24 700 6055lm 53W 114 0,98
    007.G.024M 2700K 24 800 6766lm 60W 113 0,98
    007.G.024O 2700K 24 900 7419lm 67W 110 0,99
    008.G.024Q 2700K 24 1000 8066lm 75W 107 0,99
    003.G.036A 2700K 36 200 3131lm 23W 134 0,93
    004.G.036C 2700K 36 300 4407lm 34W 130 0,96
    006.G.036E 2700K 36 400 5716lm 45W 128 0,98
    007.G.036G 2700K 36 500 6960lm 56W 124 0,98
    008.G.036I 2700K 36 600 8077lm 67W 121 0,99
    009.G.036K 2700K 36 700 9083lm 78W 116 0,99
    010.G.036M 2700K 36 800 10112lm 89W 113 0,99
    011.G.036O 2700K 36 900 11020lm 101W 109 0,99
    012.G.036Q 2700K 36 1000 11955lm 112W 106 0,99
    004.G.048A 2700K 48 200 4003lm 31W 131 0,96
    006.G.048C 2700K 48 300 5594lm 44W 126 0,98
    007.G.048E 2700K 48 400 7260lm 59W 124 0,99
    009.G.048G 2700K 48 500 8840lm 73W 121 0,99
    010.G.048I 2700K 48 600 10213lm 88W 116 0,99
    011.G.048K 2700K 48 700 11359lm 103W 110 0,99

    VEKA S 2200K

    Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø)
    001.B.016A 2200K 16 200 1252lm 12W 107 0,98
    002.B.016C 2200K 16 300 1767lm 16W 110 0,94
    002.B.016E 2200K 16 400 2293lm 21W 110 0,96
    003.B.016G 2200K 16 500 2777lm 26W 107 0,97
    003.B.016I 2200K 16 600 3241lm 31W 105 0,98
    004.B.016K 2200K 16 700 3692lm 36W 103 0,98
    004.B.016M 2200K 16 800 4096lm 41W 100 0,97
    005.B.016O 2200K 16 900 4516lm 46W 98 0,98
    005.B.016Q 2200K 16 1000 4937lm 52W 96 0,98
    002.B.024A 2200K 24 200 1881lm 17W 111 0,94
    003.B.024C 2200K 24 300 2659lm 23W 114 0,94
    003.B.024E 2200K 24 400 3431lm 31W 112 0,96
    004.B.024G 2200K 24 500 4154lm 38W 110 0,97
    005.B.024I 2200K 24 600 4844lm 45W 107 0,98
    005.B.024K 2200K 24 700 5486lm 53W 103 0,98
    006.B.024M 2200K 24 800 6064lm 60W 101 0,98
    007.B.024O 2200K 24 900 6658lm 67W 99 0,99
    007.B.024Q 2200K 24 1000 7220lm 75W 96 0,99
    003.B.036A 2200K 36 200 2877lm 23W 123 0,93
    004.B.036C 2200K 36 300 4042lm 34W 119 0,96
    005.B.036E 2200K 36 400 5216lm 45W 117 0,98
    006.B.036G 2200K 36 500 6334lm 56W 113 0,98
    007.B.036I 2200K 36 600 7327lm 67W 110 0,99
    008.B.036K 2200K 36 700 8229lm 78W 105 0,99
    009.B.036M 2200K 36 800 9063lm 89W 101 0,99
    010.B.036O 2200K 36 900 9890lm 101W 98 0,99
    011.B.036Q 2200K 36 1000 10702lm 112W 95 0,99
    004.B.048A 2200K 48 200 3678lm 31W 120 0,96
    005.B.048C 2200K 48 300 5131lm 44W 116 0,98
    007.B.048E 2200K 48 400 6624lm 59W 113 0,99
    008.B.048G 2200K 48 500 8046lm 73W 110 0,99
    009.B.048I 2200K 48 600 9265lm 88W 105 0,99
    010.B.048K 2200K 48 700 10291lm 103W 100 0,99

    Tolerances: LED Flux -+ 7%. Total luminaire power ± 9%.
    POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění.

  • Certifikace a normy

    Certifikace:
    CE
    RoHS
    UNE-EN 60598–1
    UNE-EN 60598–2–3 o 60598–2–5
    UNE-EN 62471: 2009
    UNE-EN 60598
    UNE-EN 61000–3–2
    UNE-EN 61000–3–3
    UNE-EN 55015
    UNE-EN 61547
    UNE-EN 62031
    UNE-EN 61347–2–13
    UNE-EN 62384
    UNE-EN 13032–4
    UNE-EN ISO 9227 NSS: 2017 (1000h)
