Popis produktu
Century je výsledkem 100 let historie firmy. Century je koncepce osvětlení s jedinečným designem.

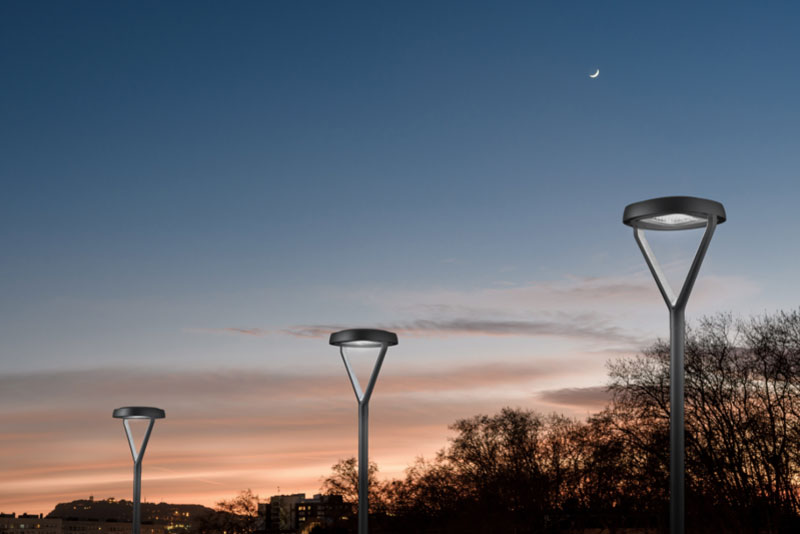

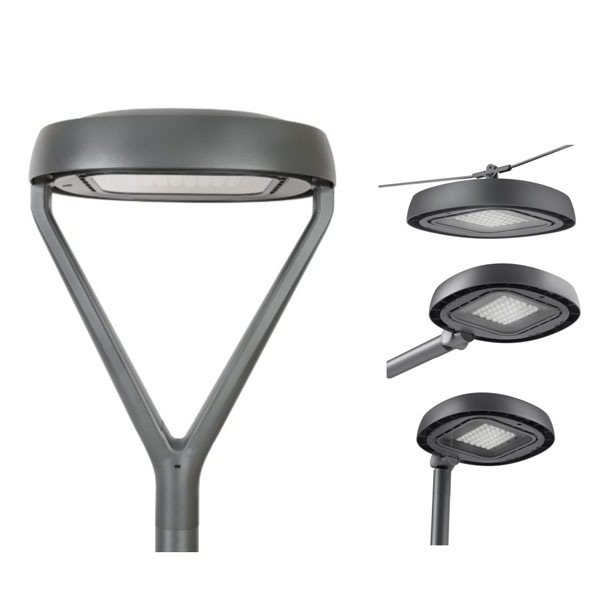

Century je nové svítidlo Carandini pro environmentální aplikace s jedinečným designem. Představuje moderní a elegantní estetiku, která dává krajině harmonický vizuální efekt s prostředím během dne, zatímco v noci vytváří příjemnou atmosféru, která lidem nabízí pocit tepla a bezpečí.

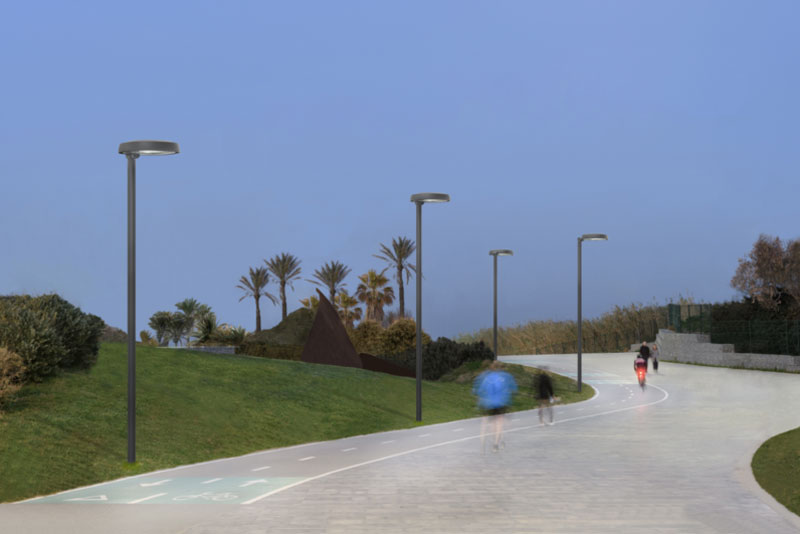

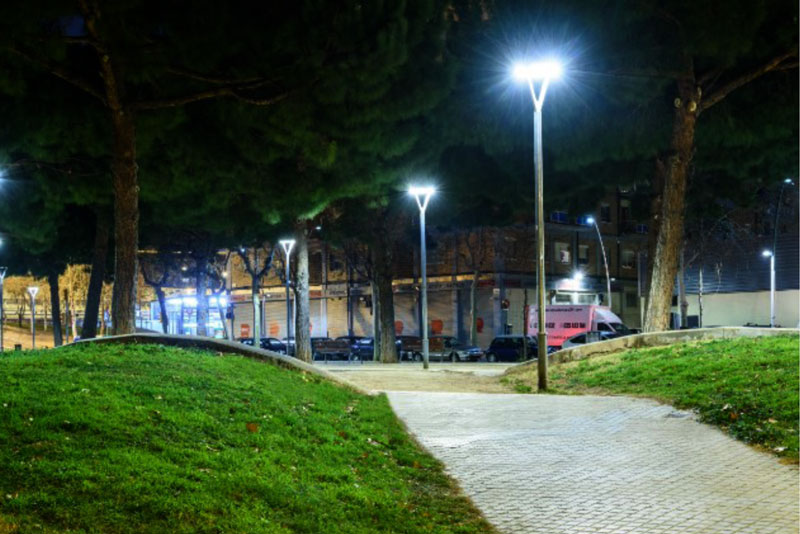

Díky univerzálnosti fixací a optickým rozvodům, které má vytváří příjemné prostředí ve všech typech městských prostor, jako jsou parky, zahrady, náměstí, pěší zóny, obytné oblasti nebo historická centra.Využívá nejnovější generaci LED s vysokým výkonem a efektivitou, díky které je schopna nabídnout řešení, které řeší důležitost optického výkonu a energetické účinnosti.
Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.
V závislosti na modelu lze integrovat různé typy LED modulů 12, 24, 36 a 48 LED.
-
Technické parametry

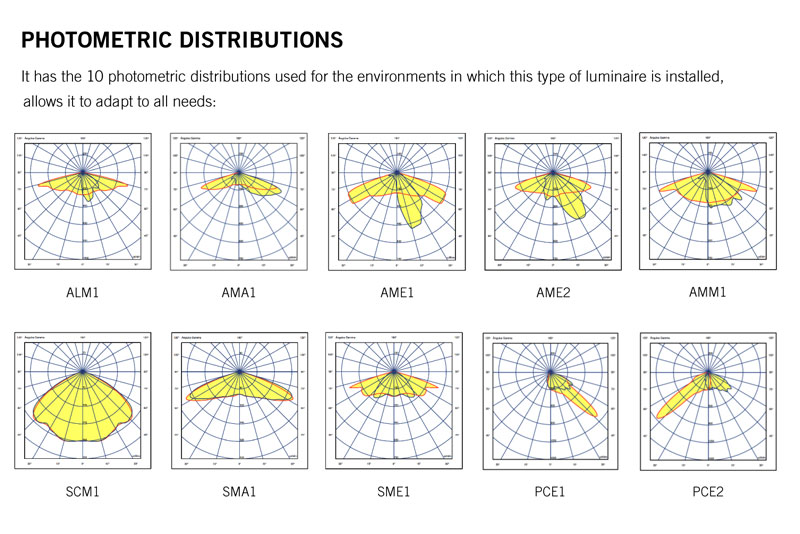

Těleso: tlakově litý hliník LM6 (EN AC-44300 AISI12) s nízkým obsahem mědi (<0,1) Difuzor: tvrzené ploché sklo 5 mm silné Horní kryt: tlakově litý hliník LM6 (EN AC-44300 AISI12) s nízkým obsahem mědi (<0,1) Spojovací materiál: nerez Optika: 10 druhů optik: AMA1 – podélně 70°, příčně 65° (typ IV)
AMM1 – podélně 70° příčně 30° / 50° (typ II)
SMA1 – podélně 65° příčně 65° (typ VS)
SCM1 – podélně 50° příčně 50° (typ VS)
ALM1 – podélně 75° příčně 10° / 50° (typ III)
AME1 – podélně 60° příčně 20° (typ II)
AME2 – podélně 70° příčně 15° / 35° (typ II)
SME1 – podélně 70° příčně 35° (typ II)
PCE1 – podélně 50° příčně 55° / 60° (typ III)
PCE2 – podélně 50° příčně 45° / 55° (typ II)Akrylové čočky speciálně určené pro Leds PMMA

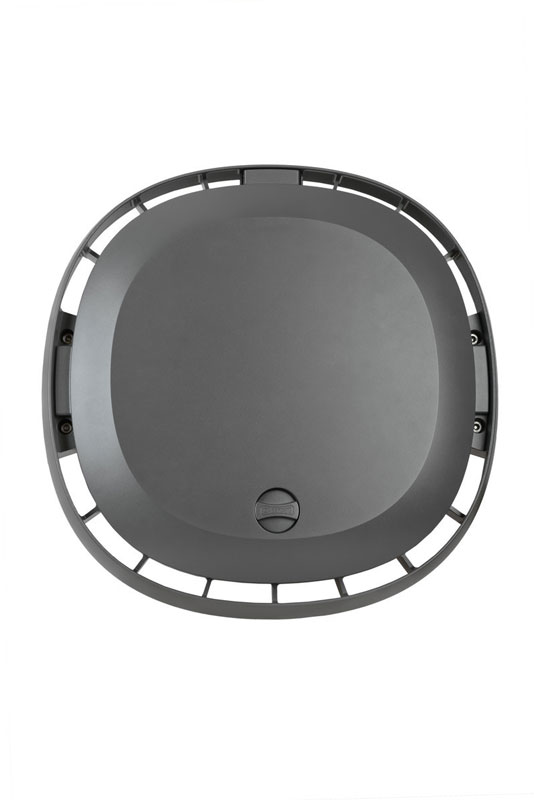

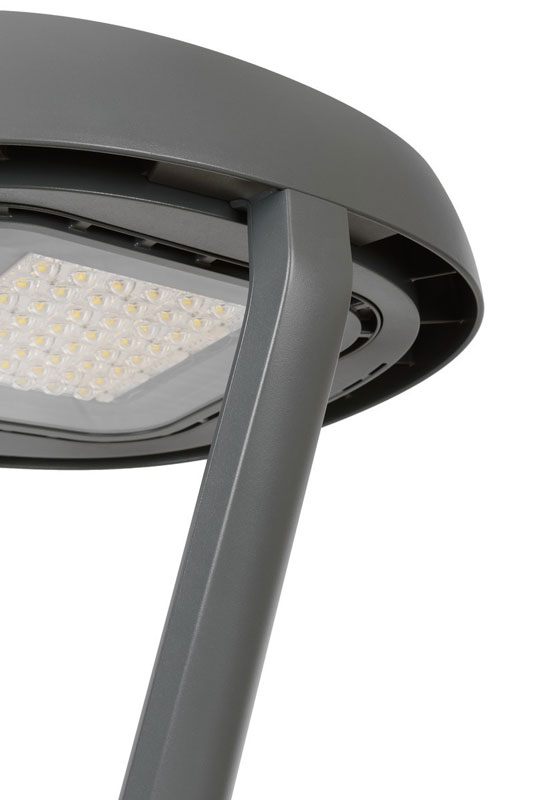

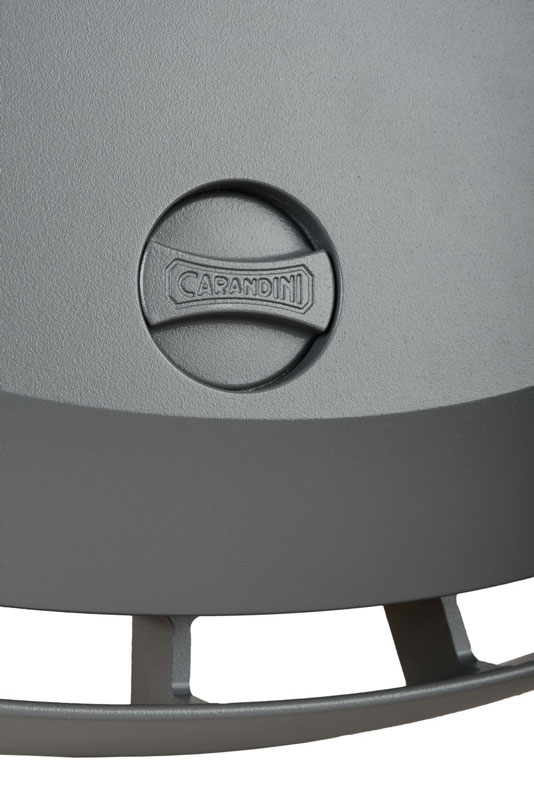

Energetická účinnost: >90% Údržba: Přístup k předřadníku v horní část, bez použití nářadí. Světelný zdroj: LED světelný tok v rozsahu od 1.000 lm až 13.500 lm ( až 144 lm/W ),barevná teplota 2.200K, 2.700K, 3.000K nebo 4.000K. Další barvy např. AMBER na vyžádání. Dle modelu je použit modul 12, 24, 36 nebo 48 vysoce výkonných LED diod. Příkon 9W až 103W.
Emise světla: ULOR: 0,00% – 0,09%. Provozní proud: 200 – 700 mA Barevné provedení: RAL 7015 (715T). Další barvy RAL za příplatek. Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla. .L1N LED 1 úroveň
.LRC napěťová regulace 170 – 250V ( Reverberi )
.LRD regulace Dali
.ANF regulace 1–10V
.LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
.LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
.LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
.LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
.LSW16 LED nastavitelný LineSwitch ( 2 úrovně – 2N )
.LRL LED nastavitelný pomocí linky
.SR Sensor Ready Driver
.CLO Konstantní světelný tok
S-REG Není programováno
CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla

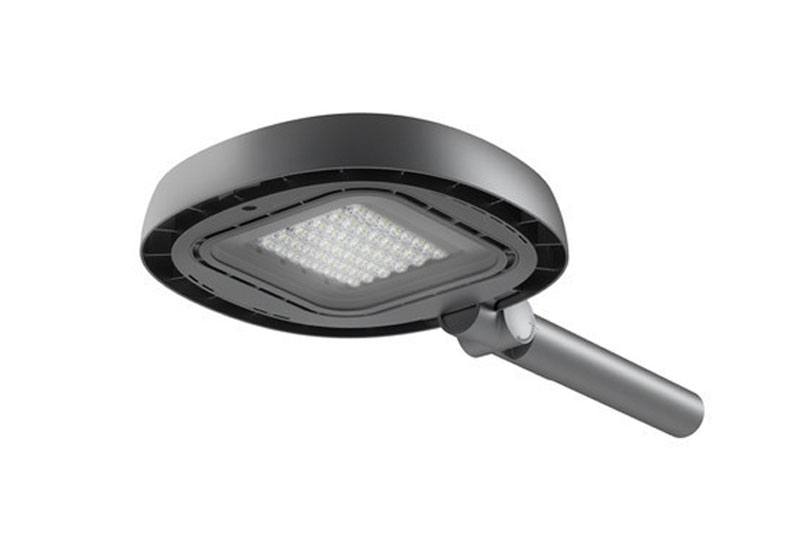

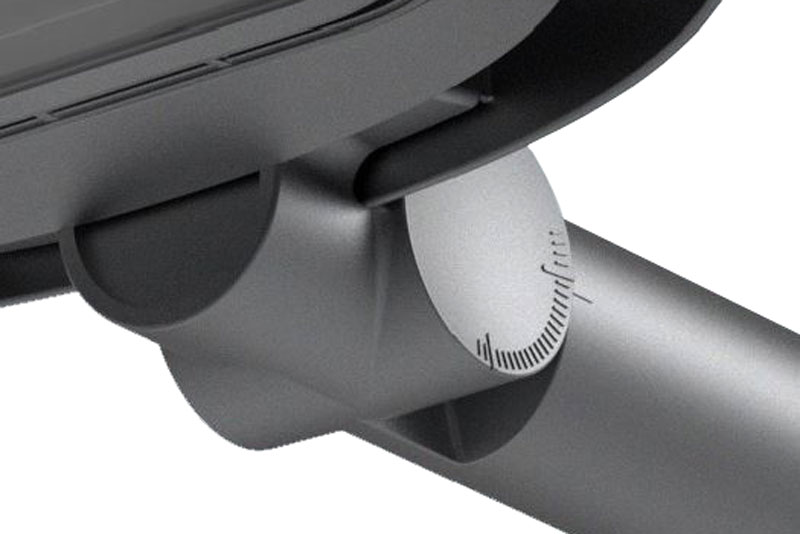

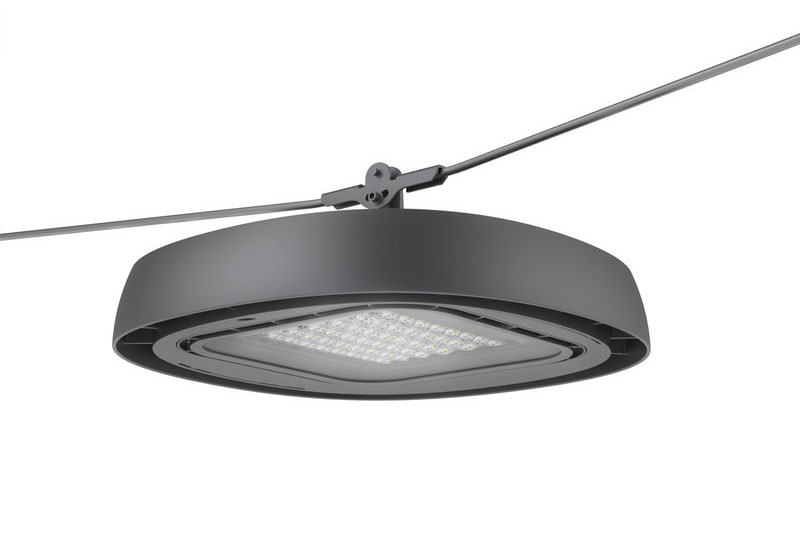

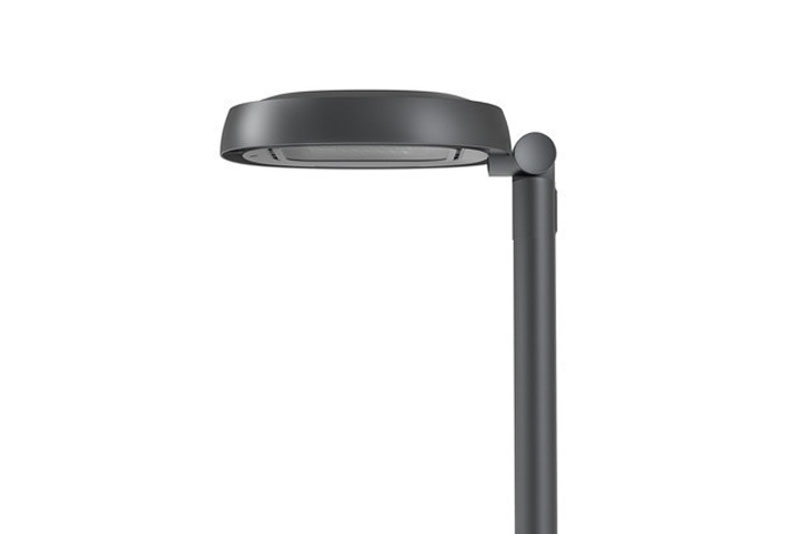

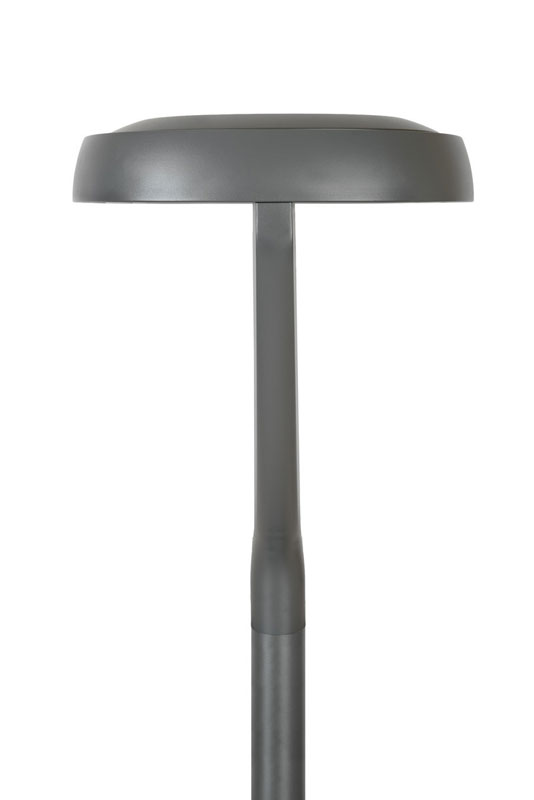

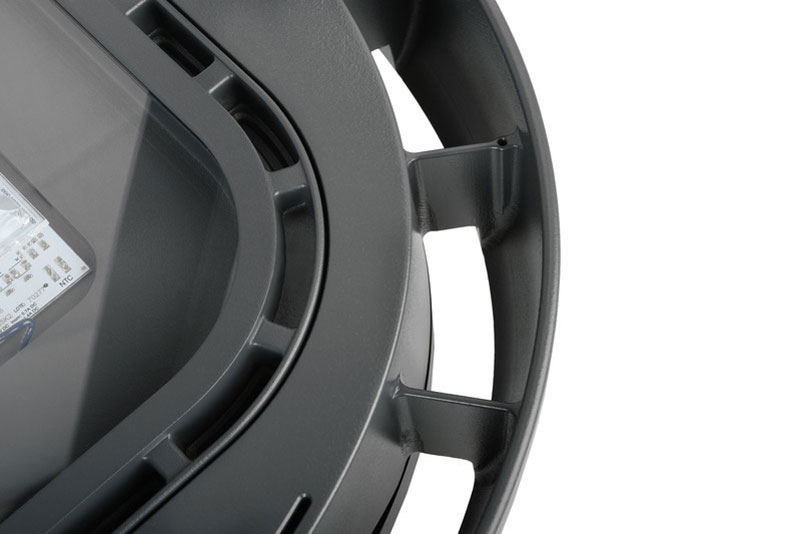

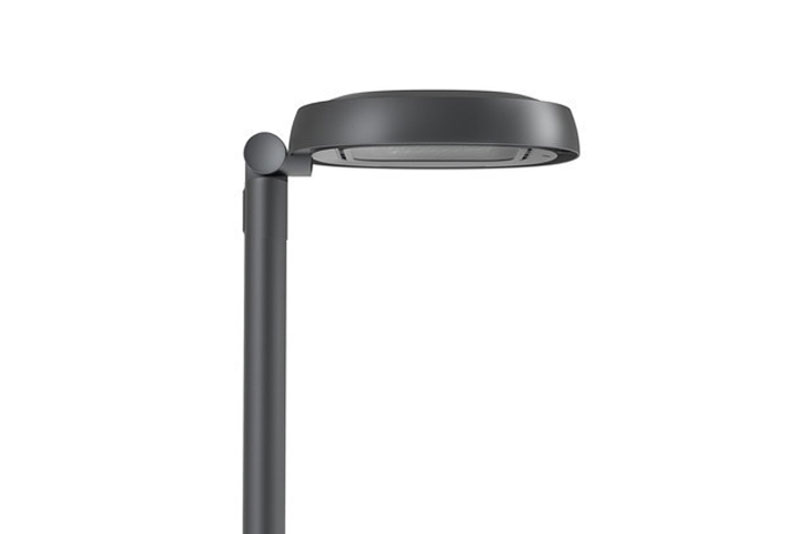

Výběr dle požadavku, kontaktujte obchodní oddělení.SMART Interface: S bez zásuvky, 3 NEMA socket 3-pin bez krytu IP65, U NEMA socket 3-pin s krytem IP65, 5 NEMA socket 5-pin bez krytu IP65, V NEMA socket 5-pin s krytem IP65, 7 NEMA socket 7-pin bez krytu IP65, W NEMA socket 7-pin s krytem IP65, 4 ZHAGA socket 4-pin bez krytu IP65, X ZHAGA socket 4-pin s krytem IP65 Smart Ready: Splňuje standard NEMA nebo Zhaga. Tepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii. Montáž: na sloup nebo výložník průměr 60×100 mm, závěs na lano pr. 8–13 mm. Nastavení sklonu: držák PT –10° až +20°, držák SE –20° až +20°. Doporučená montážní výška: 4 – 8 m Třída ochrany: I nebo II Napájecí napětí: 220 – 240V 50–60Hz Účiník > 0,9 Celkové harmonické zkreslení <15%. Krytí: IP 66 IK10 Membrána GORE: Ventilační zařízení pro kompenzaci změny tlaku v důsledku rozdílu teplot mezi vnitřkem a vnějškem svítidla. Zvýšená životnost výrobku. Životnost: 100.000 hod ( L90 / B10 ) Ta 25˚C Teplota okolí: Ta –40˚C až +50˚C Odolnost rázové napětí: 10kV 1.2/50us Maximální vybíjecí proud (8/20) 10 kA.
Maximální provozní napětí (LN) 320 V.
Maximální provozní napětí (L / N-GND) 400 V.

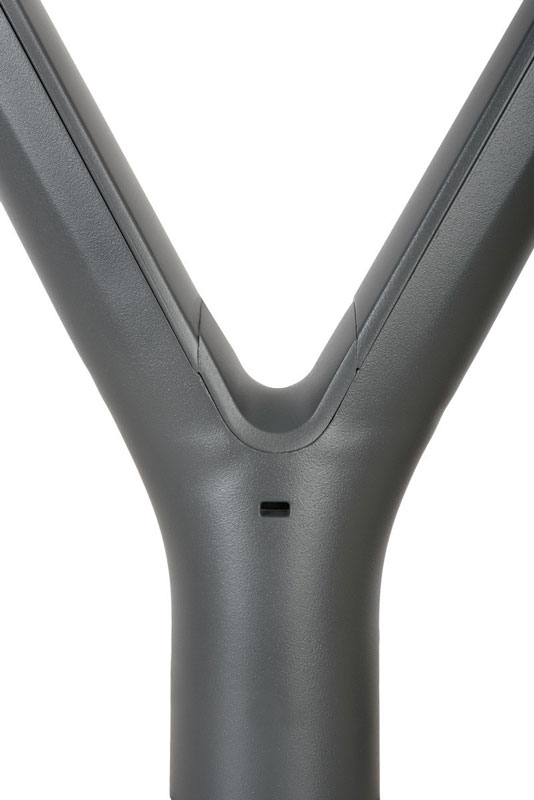

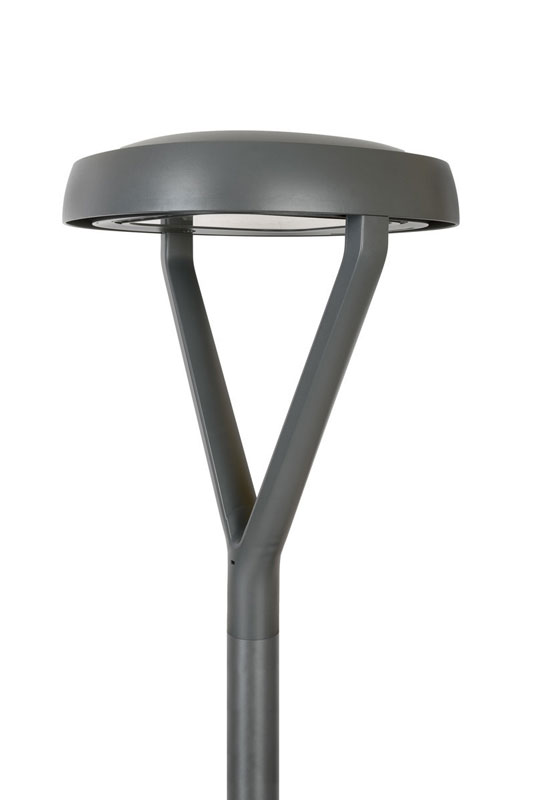

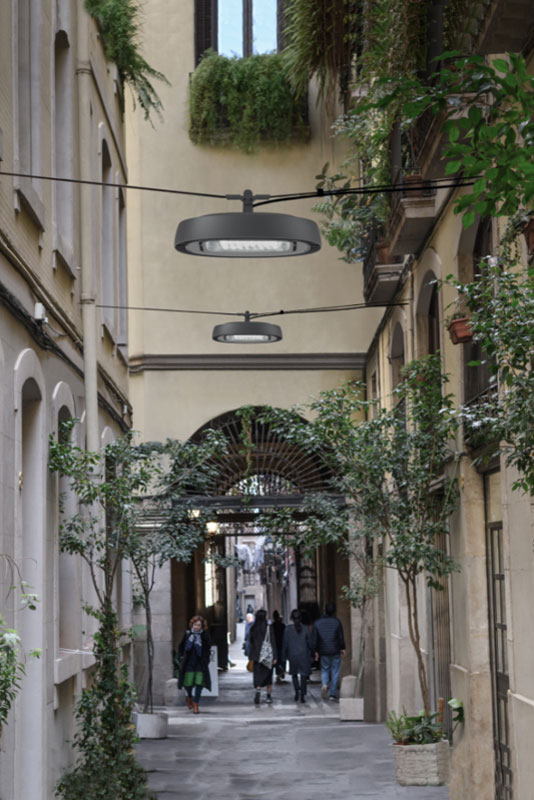

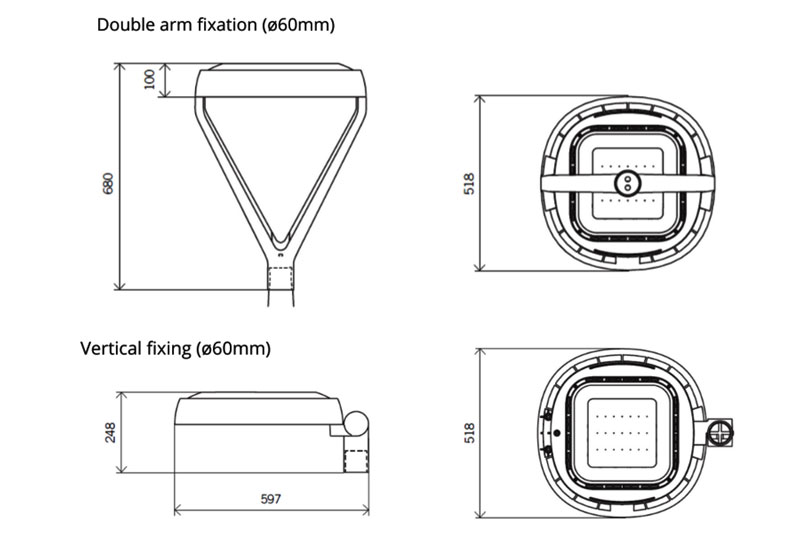

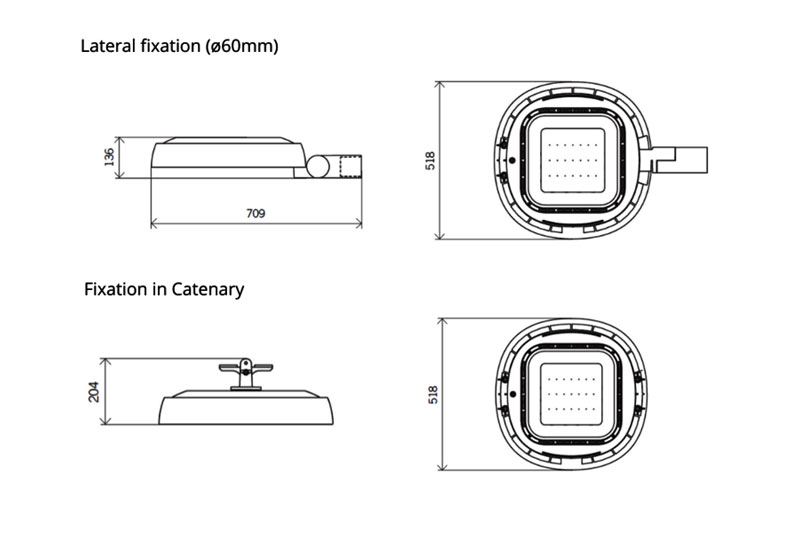

Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.Rozměry: průměr 518mm x 136 mm nebo průměr 518 × 680 mm dle typu Logistika: Plocha vystavená větru: CENTURY VB:0,1009m2 CENTURY PT/SE: 0,06439m2 Hmotnost: držák VB: 11,7 kg, držák PT/SE: 11 kg, závěsné lano ( CT ): 10 kg . Příslušenství: fotobuňka 20lx pro socket NEMA nebo ZHAGA, C.SENS senzor přítomnosti na sloup Oblast použití: osvětlení náměstí, městských center, parků, zahrad, obytných a pěších zón, silnice, cyklostezky, parkoviště, … Elektrická výbava:
Century LED ploché sklo (CC) 4000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001.4.012A 4000K 12 200 1066lm 9W 120 0,97 002.4.012C 4000K 12 300 1569lm 13W 124 0,98 002.4.012E 4000K 12 400 2030lm 16W 124 0,99 002.4.012G 4000K 12 500 2492lm 20W 124 0,99 003.4.012I 4000K 12 600 2917lm 24W 124 0,97 003.4.012K 4000K 12 700 3340lm 27W 122 0,97 002.4.024A 4000K 24 200 2231lm 17W 131 0,94 003.4.024C 4000K 24 300 3212lm 23W 138 0,93 004.4.024E 4000K 24 400 4171lm 31W 137 0,96 005.4.024G 4000K 24 500 5084lm 38W 134 0,97 006.4.024I 4000K 24 600 5974lm 46W 131 0,98 007.4.024K 4000K 24 700 6801lm 53W 128 0,98 003.4.036A 4000K 36 200 3282lm 23W 140 0,93 005.4.036C 4000K 36 300 4808lm 34W 142 0,96 006.4.036E 4000K 36 400 6244lm 45W 140 0,98 008.4.036G 4000K 36 500 7611lm 56W 137 0,98 009.4.036I 4000K 36 600 8930lm 67W 134 0,99 010.4.036K 4000K 36 700 10156lm 78W 130 0,99 004.4.048A 4000K 48 200 4376lm 31W 143 0,96 006.4.048C 4000K 48 300 6387lm 44W 144 0,98 008.4.048E 4000K 48 400 8266lm 59W 141 0,99 010.4.048G 4000K 48 500 10106lm 73W 138 0,99 012.4.048I 4000K 48 600 11825lm 88W 135 0,99 013.4.048K 4000K 48 700 13409lm 103W 130 0,99 Century LED ploché sklo (CC) 3000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001.3.012A 3000K 12 200 1031lm 9W 116 0,97 002.3.012C 3000K 12 300 1513lm 13W 120 0,98 002.3.012E 3000K 12 400 1960lm 16W 120 0,99 002.3.012G 3000K 12 500 2398lm 20W 119 0,99 003.3.012I 3000K 12 600 2820lm 24W 120 0,97 003.3.012K 3000K 12 700 3223lm 27W 117 0,97 002.3.024A 3000K 24 200 2158lm 17W 127 0,94 003.3.024C 3000K 24 300 3097lm 23W 133 0,93 004.3.024E 3000K 24 400 4026lm 31W 132 0,96 005.3.024G 3000K 24 500 4890lm 38W 129 0,97 006.3.024I 3000K 24 600 5777lm 46W 127 0,98 007.3.024K 3000K 24 700 6562lm 53W 123 0,98 003.3.036A 3000K 36 200 3175lm 23W 136 0,93 005.3.036C 3000K 36 300 4635lm 34W 136 0,96 006.3.036E 3000K 36 400 6027lm 45W 135 0,98 007.3.036G 3000K 36 500 7322lm 56W 132 0,98 009.3.036I 3000K 36 600 8636lm 67W 129 0,99 010.3.036K 3000K 36 700 9798lm 78W 126 0,99 004.3.048A 3000K 48 200 4232lm 31W 138 0,96 006.3.048C 3000K 48 300 6157lm 44W 139 0,98 008.3.048E 3000K 48 400 7978lm 59W 136 0,99 010.3.048G 3000K 48 500 9721lm 73W 133 0,99 011.3.048I 3000K 48 600 11435lm 88W 130 0,99 013.3.048K 3000K 48 700 12936lm 103W 126 0,99 Century LED ploché sklo (CC) 2700K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001.G.012A 2700K 12 200 947lm 9W 106 0,97 001.G.012C 2700K 12 300 1385lm 13W 110 0,98 002.G.012E 2700K 12 400 1790lm 16W 110 0,99 002.G.012G 2700K 12 500 2186lm 20W 109 0,99 003.G.012I 2700K 12 600 2569lm 24W 109 0,97 003.G.012K 2700K 12 700 2934lm 27W 107 0,97 002.G.024A 2700K 24 200 1982lm 17W 117 0,94 003.G.024C 2700K 24 300 2835lm 23W 122 0,93 004.G.024E 2700K 24 400 3677lm 31W 120 0,96 004.G.024G 2700K 24 500 4459lm 38W 118 0,97 005.G.024I 2700K 24 600 5261lm 46W 116 0,98 006.G.024K 2700K 24 700 5973lm 53W 112 0,98 003.G.036A 2700K 36 200 2916lm 23W 125 0,93 004.G.036C 2700K 36 300 4244lm 34W 125 0,96 006.G.036E 2700K 36 400 5504lm 45W 123 0,98 007.G.036G 2700K 36 500 6677lm 56W 120 0,98 008.G.036I 2700K 36 600 7864lm 67W 118 0,99 009.G.036K 2700K 36 700 8919lm 78W 114 0,99 004.G.048A 2700K 48 200 3887lm 31W 127 0,96 006.G.048C 2700K 48 300 5637lm 44W 127 0,98 007.G.048E 2700K 48 400 7287lm 59W 124 0,99 009.G.048G 2700K 48 500 8865lm 73W 121 0,99 010.G.048I 2700K 48 600 10414lm 88W 119 0,99 012.G.048K 2700K 48 700 11775lm 103W 114 0,99 Century LED ploché sklo (CC) 2200K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001.B.012A 2200K 12 200 875lm 9W 98 0,97 001.B.012C 2200K 12 300 1273lm 13W 101 0,98 002.B.012E 2200K 12 400 1638lm 16W 100 0,99 002.B.012G 2200K 12 500 1995lm 20W 99 0,99 002.B.012I 2200K 12 600 2371lm 24W 101 0,97 003.B.012K 2200K 12 700 2700lm 27W 98 0,97 002.B.024A 2200K 24 200 1831lm 17W 108 0,94 003.B.024C 2200K 24 300 2607lm 23W 112 0,93 003.B.024E 2200K 24 400 3365lm 31W 110 0,96 004.B.024G 2200K 24 500 4069lm 38W 107 0,97 005.B.024I 2200K 24 600 4855lm 46W 107 0,98 005.B.024K 2200K 24 700 5497lm 53W 103 0,98 003.B.036A 2200K 36 200 2694lm 23W 115 0,93 004.B.036C 2200K 36 300 3902lm 34W 115 0,96 005.B.036E 2200K 36 400 5037lm 45W 113 0,98 006.B.036G 2200K 36 500 6093lm 56W 110 0,98 007.B.036I 2200K 36 600 7258lm 67W 109 0,99 008.B.036K 2200K 36 700 8208lm 78W 105 0,99 004.B.048A 2200K 48 200 3591lm 31W 117 0,96 005.B.048C 2200K 48 300 5183lm 44W 117 0,98 007.B.048E 2200K 48 400 6668lm 59W 114 0,99 008.B.048G 2200K 48 500 8089lm 73W 110 0,99 010.B.048I 2200K 48 600 9612lm 88W 109 0,99 011.B.048K 2200K 48 700 10837lm 103W 105 0,99 Tolerances: LED Flux -+ 7%. Total luminaire power ± 9%.
POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění. -
Certifikace a normy
Osvětlení Normy:
Certifikace: CE, RoHS, ILAC MRA
• Standardy svítidla:
UNE EN 60598–1:2009
UNE EN 60598–2–3:1999
UNE EN 60598–2–5
• Normy driver:
UNE EN 62384:2007
UNE 61347–2-B: 2007
• Optické bezpečnostní normy:
UNE EN 62471:2009
IEC/TR 6247–2:2009
• Požadavky na LED svítidla:
IEC – 62722–2–1:2014
• Požadavky na výkon LED modulů:
IEC – 62717:2014
• Elektromagnetická kompatibilita:
UNE EN 55015:2013
UNE EN 61000–3–2
UNE EN 61000–3–3:2013
UNE-EN 55015
UNE-EN 61547
UNE-EN 62031
UNE-EN 61347–2–13
UNE-EN 62384
UNE-EN 13032–4
UNE-EN ISO 9227 NSS:2017 ( 1000h )
