Popis produktu

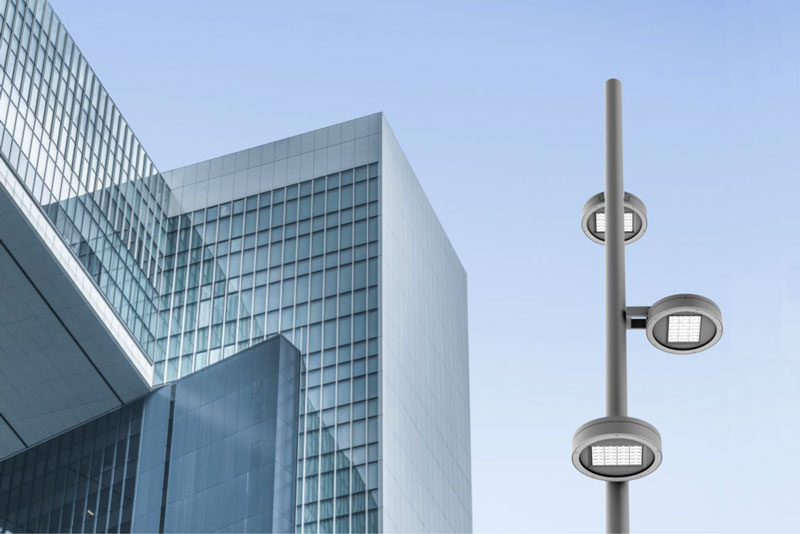

SPIN LED je nová řada svítidel pro aplikace veřejného osvětlení od společnosti Carandini. Jeho elegantní design, nejnovější technologie LED a optické distribuce, které zahrnuje, z něj činí vysoce kvalitní řešení pro městské osvětlení, náměstí, parky. Poskytuje potřebné světlo na přesném místě a tím vytváří příjemné a bezpečné prostředí pro lidi.
Naše řešení je založeno na nejnovější generaci LED technologie. Vysoká světelná účinnost, pevná konzistence, nízká spotřeba el. energie a snadná údržba. Moderní design nejnovější technologie a bezkonkurenční kvalita. Zakázková optika umožňuje svítidlům optimální intenzitu a rovnoměrnost osvětlení.
Řada svítidel Spin se dodává ve dvou velikostech ( M, S ) v závislosti na požadovaném světelném výkonu, čímž je zajištěn jednotný vzhled a výkon pro různé aplikace veřejného osvětlení.
Elegantní design

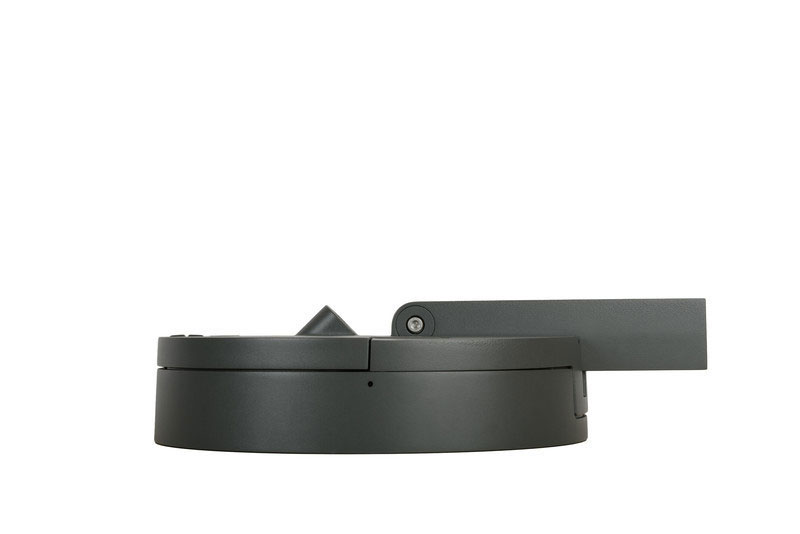

Elegantní tenký design s různým světelným tokem a křivkou svítivosti, který může být přizpůsoben v závislosti na požadovaném světelném výkonu. Tak je možné realizovat ten správný vzhled a výkon v závislosti na osvětlení komunikací situaci.

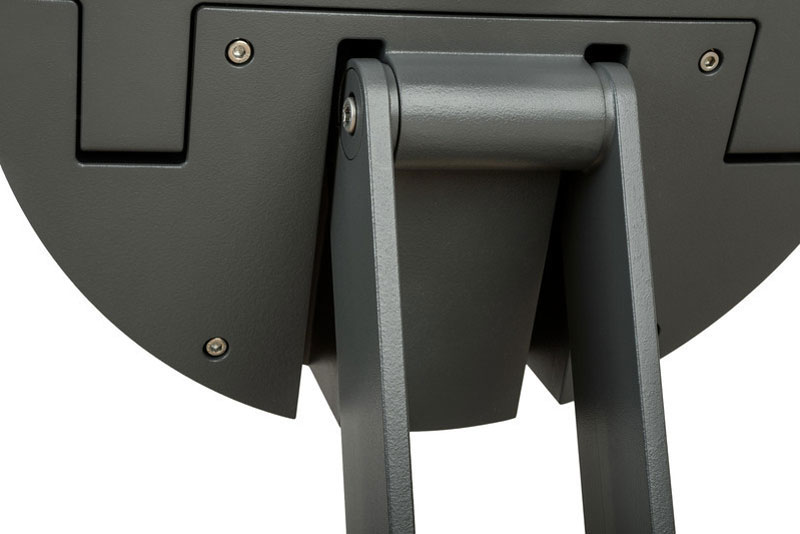

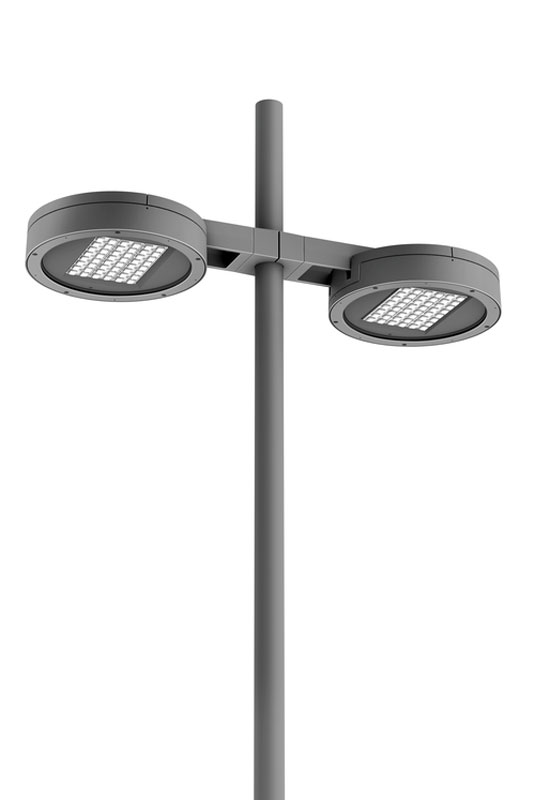

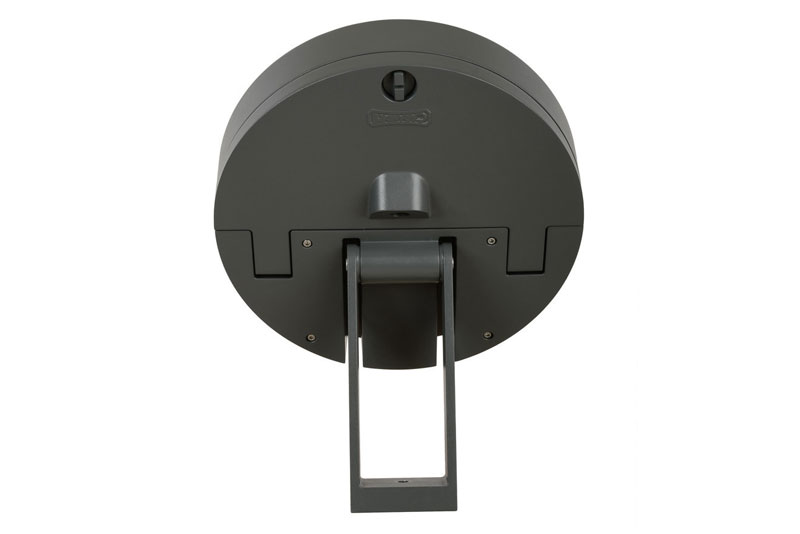

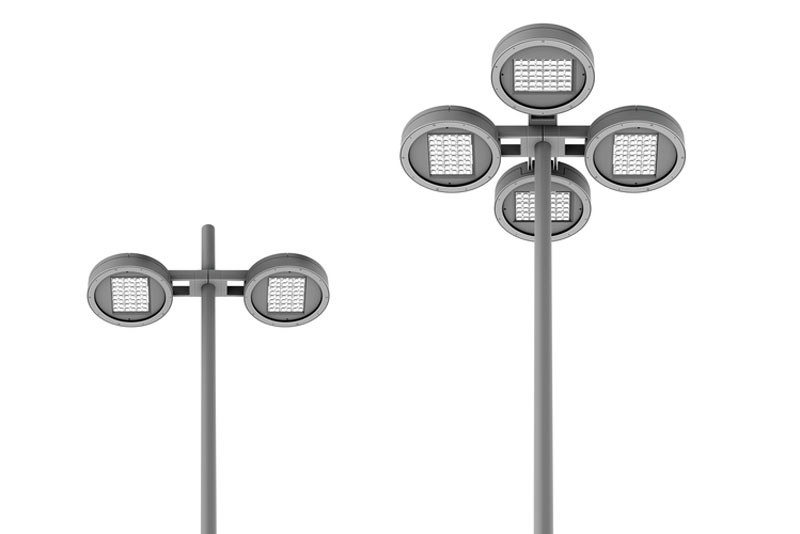

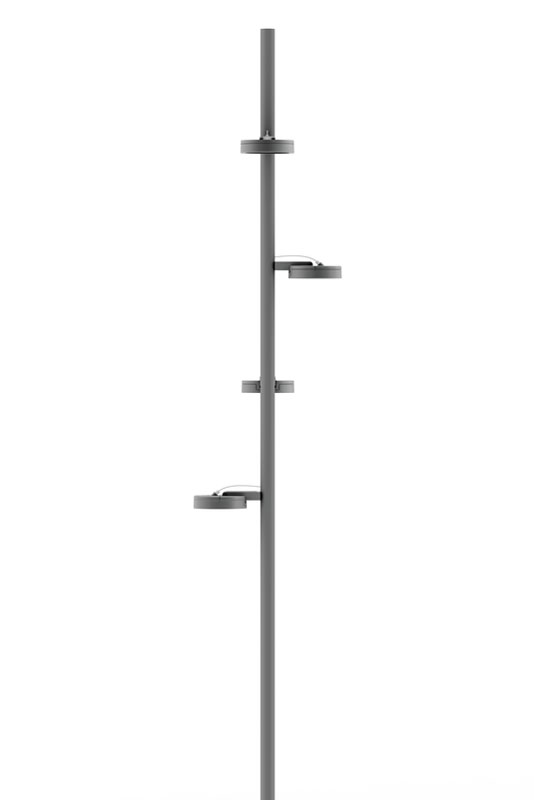

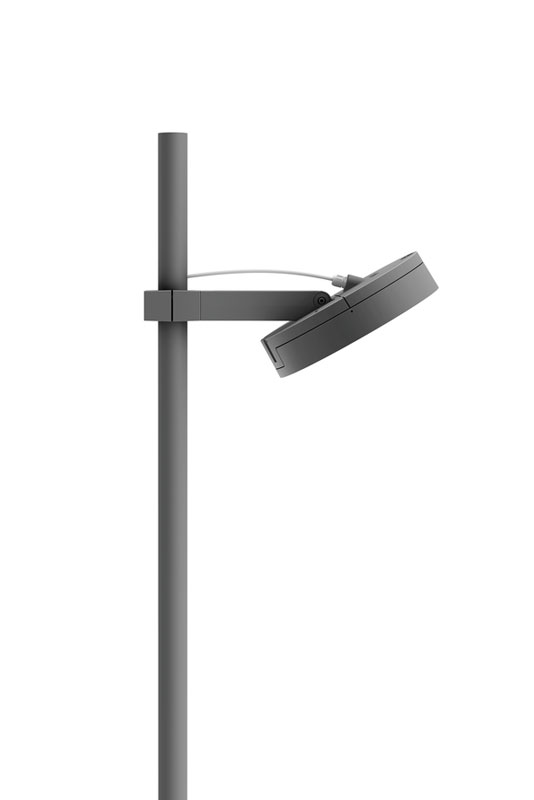

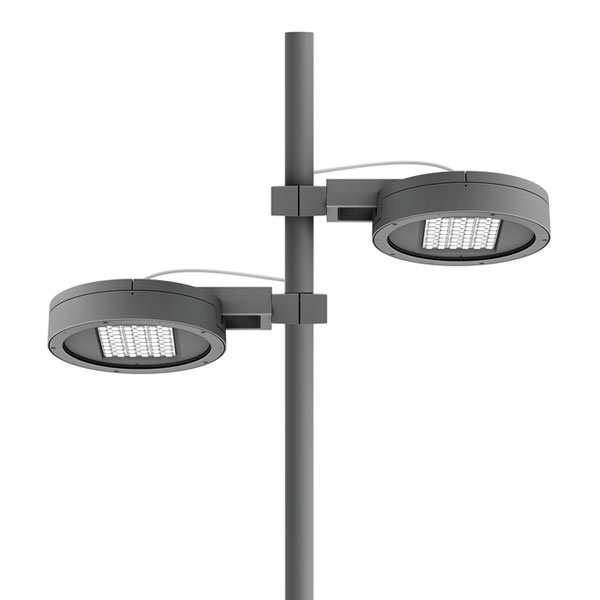

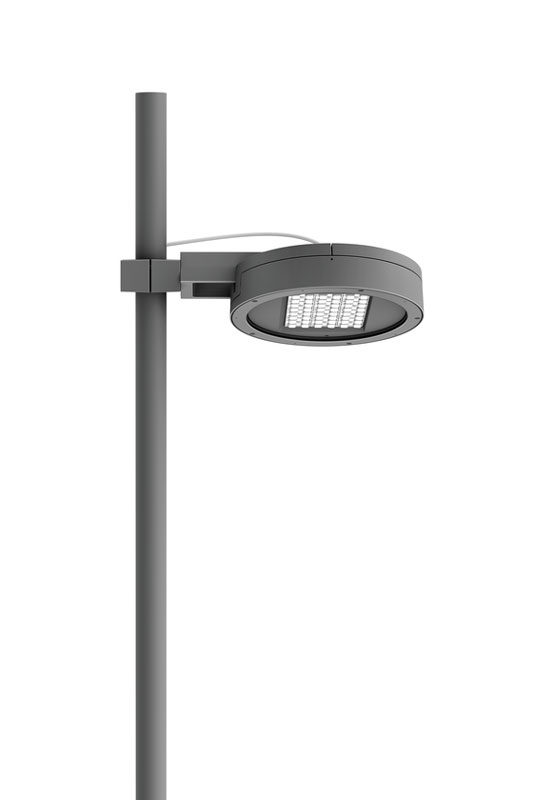

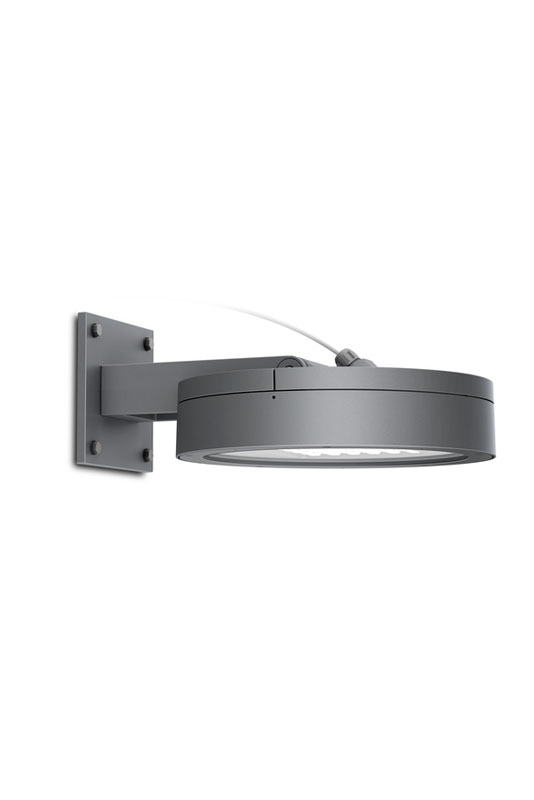

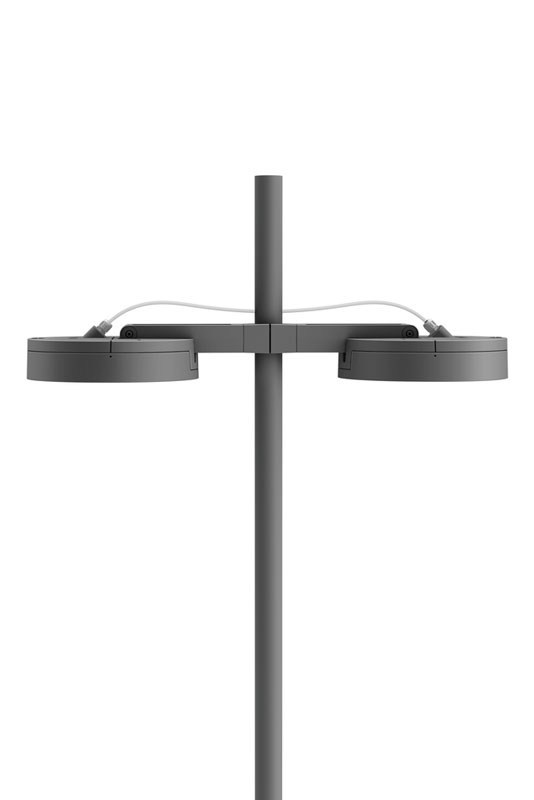

Vhodné pro montáž na sloup nebo na stěnu.Vylepšené řízení teploty

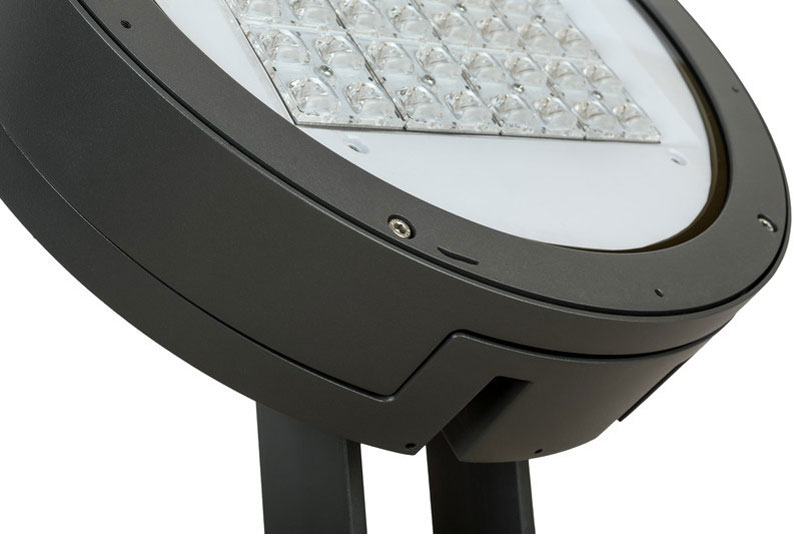

LED moduly a elektronické drivery jsou umístěny v přímém kontaktu s hliníkovým odlitkem, který podporuje odvod tepla a zlepšuje trvanlivost kritických elektronických součástek.Vysoce účinná LED technologie
Vysoce kvalitní a vysoce účinné LED diody jsou používány ve spojení s nejnovějšími drivery LED, což přispívá k vynikajícímu výkonu lumenů na watt a dlouhou životnost systému.
Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.Plně ovladatelné
Programovatelné ovládací zařízení s krokovým nastavením umožňuje efektivnější ovládání světla a minimalizuje spotřebu a maximalizaci výkonu. Kontrola světla je klíčovým faktorem energetické účinnosti svítidla.
Smart Ready: Splňuje standard NEMA nebo Zhaga. -
Technické parametry

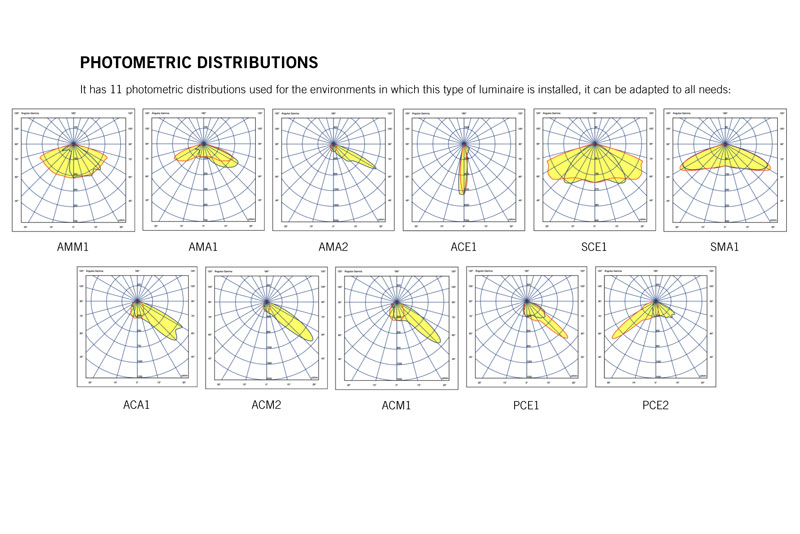

Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1) Difuzor: ploché temperované sklo 5 mm silné Horní kryt: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1) Spojovací materiál: nerez ( AISI304 ) Optika: Akrylové čočky speciálně určené pro Led. 11 druhů optik: symetrická, asymetrická. AMM1 – podélně 70° příčně 30°/45° (typ II)
AMA1 – podélně 60°, příčně 60° (typ IV)
AMA2 – podélně 15°, příčně 60° (typ III)
ACE1 – podélně 5°, příčně 5° (typ I)
SCE1 – podélně 55°/70° , příčně 40° (typ IV)
SMA1 – podélně 60° příčně 60° (typ VS)
ACA1 – podélně 10° příčně 45°/60° (typ III)
ACM2 – podélně 15°, příčně 55° (typ III)
ACM1 – podélně 20°, příčně 50° (typ III)
PCE1 – podélně 50°, příčně 50° (typ III)
PCE2 – podélně 50°, příčně 45° (typ III)Údržba: Připojovací systém bez otevření svítidla. Světelný zdroj: LED světelný tok v rozsahu SPIN-S od 1.000lm až 6.000 lm, příkon 10–40W, SPIN-M od 6.000 lm až 13.000 lm ( až 147 lm/W ), příkon 70–110W. Barevná teplota 4.000 K ( neutrální bílá Ra>70 ), 3.000K ( teple bílá Ra>80 ) , 2.700K ( teple bílá Ra>70 ) nebo 2.200K. Další barvy na vyžádání.

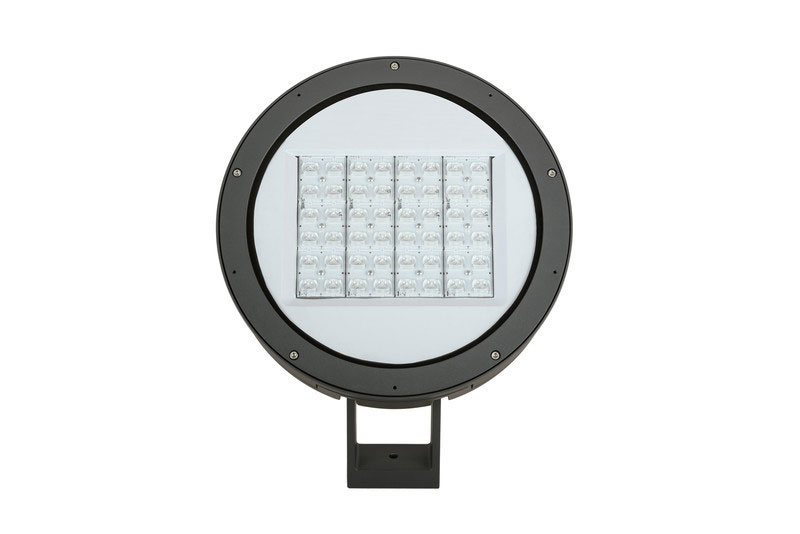

V závislosti na modelu lze integrovat různé typy LED modulů SPIN-S 16 nebo 24 LED, SPIN-M 36 nebo 48 LED. Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.Emise světla: 0,00% – 0,08% Provozní proud: 200 – 700mA Barevné provedení: RAL 7015 ( s texturou ). Jiná barva dle RAL za příplatek Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla. .L1N LED 1 úroveň
.LRC napěťová regulace 170 – 250V ( Reverberi )
.LRD regulace Dali
.ANF regulace 1–10V
.LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
.LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
.LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
.LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
.CLO Konstantní světelný tok
S-REG Není programováno
CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla
Výběr dle požadavku, kontaktujte obchodní oddělení.SMART Interface: S bez zásuvky, U NEMA socket 3-pin s krytem IP65, V NEMA socket 5-pin s krytem IP65, W NEMA socket 7-pin s krytem IP65, X – ZHAGA TOP SOCKET 4 PINS WITH IP66 COVER Smart Ready: Splňuje standard NEMA nebo Zhaga. Příslušenství: .F20 Photocell 20 lux for NEMA base .FZT Photocell 20 lux for Zhaga base, C.SENS – senzor přítomnosti na sloup. U driveru LRD ( DALI ) nebo ANF ( 1–10V ) možnost požití doplňkové regulace .ONE ControlLux ONE System .BSC ControlLux Basic System

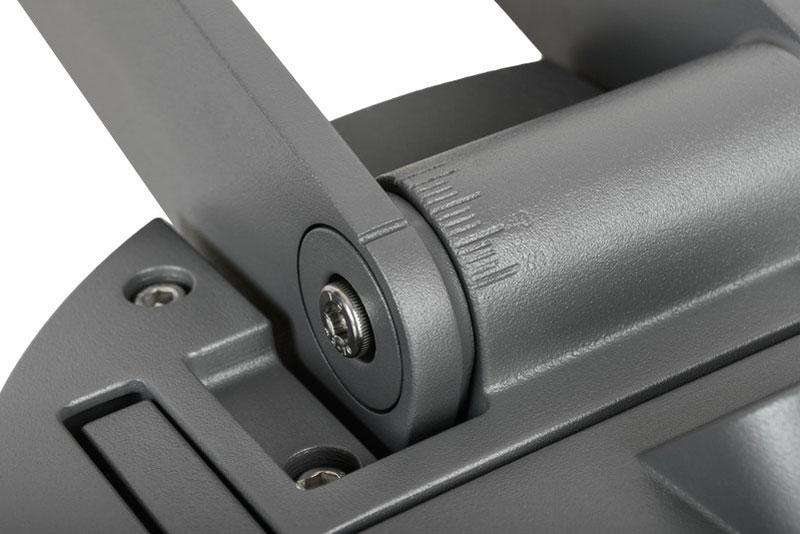

Tepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii. Montáž: možnosti uchycení na sloup popřípadě nástěnná montáž Nastavení sklonu: 0 ° až + 90 ° Doporučená montážní výška: 5 – 10 m Třída ochrany: I nebo II Napájecí napětí: 220 – 240V 50–60Hz Účiník > 0,9 Celkové harmonické zkreslení <20%. Krytí: IP 66 IK10 Membrána GORE: Ventilační zařízení pro kompenzaci změny tlaku v důsledku rozdílu teplot mezi vnitřkem a vnějškem svítidla. Zvýšená životnost výrobku. Životnost: 100.000 hod ( L90 / B10 ) Teplota okolí: Ta –40˚C až +50˚C Odolnost rázové napětí: 10kV 1.2/50us Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

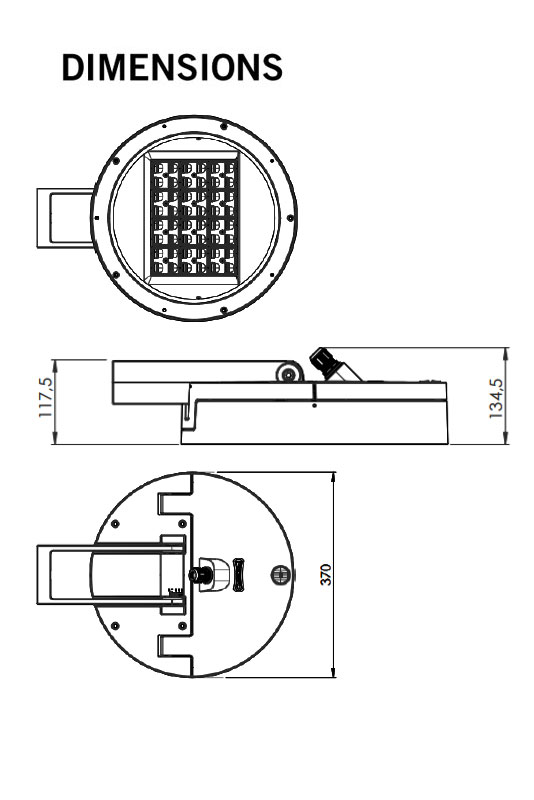

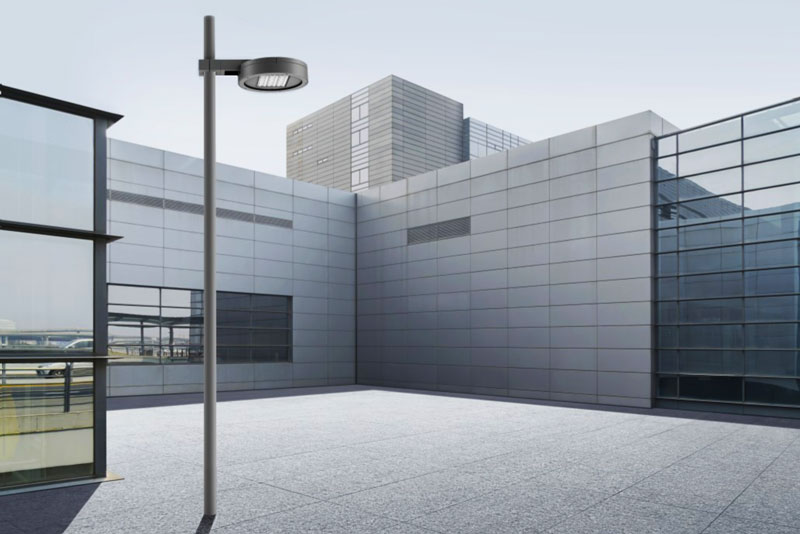

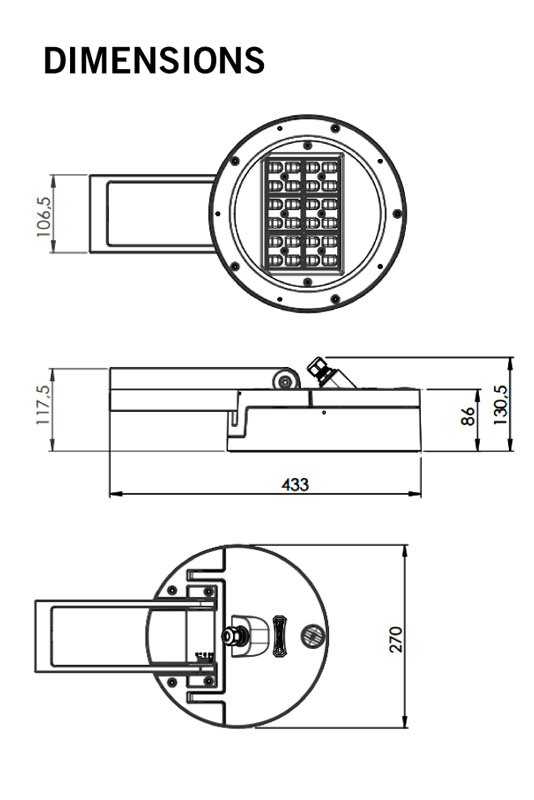

Rozměry: SPIN-M pr.370×135×433 mm, SPIN-S pr.270×130×433 mm Logistika: Rozměr balení: 470×390×160 mm / 8,1 kg, 1 pal .. ks, rozměr palety: .. , Hmotnost palety: … kg. 470×190×160 mm / 7,1 kg Plocha vystavená větru: Aw = – m2 Hmotnost: SPIN-M 7.7 kg, SPIN-S 6.7 kg Oblast použití: osvětlení náměstí, pěších zón, venkovních prostor, parků a promenád, silnic, … Elektrická výbava:
SPIN S 4000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001.4.008A 4000K 8 200 764lm 6W 122 0,94 001.4.008C 4000K 8 300 1117lm 9W 128 0,97 001.4.008E 4000K 8 400 1444lm 11W 129 0,98 002.4.008G 4000K 8 500 1763lm 14W 128 0,98 002.4.008I 4000K 8 600 2061lm 16W 126 0,99 002.4.008K 4000K 8 700 2362lm 19W 124 0,99 002.4.016A 4000K 16 200 1588lm 12W 136 0,98 002.4.016C 4000K 16 300 2315lm 16W 144 0,94 003.4.016E 4000K 16 400 3005lm 21W 144 0,96 004.4.016G 4000K 16 500 3662lm 26W 142 0,97 004.4.016I 4000K 16 600 4273lm 31W 139 0,98 005.4.016K 4000K 16 700 4894lm 36W 137 0,98 002.4.024A 4000K 24 200 2384lm 17W 140 0,94 003.4.024C 4000K 24 300 3468lm 23W 149 0,93 004.4.024E 4000K 24 400 4479lm 31W 147 0,96 005.4.024G 4000K 24 500 5450lm 38W 144 0,97 006.4.024I 4000K 24 600 6347lm 46W 139 0,98 007.4.024K 4000K 24 700 7242lm 53W 136 0,98 SPIN S 3000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001.3.008A 3000K 8 200 738lm 6W 118 0,94 001.3.008C 3000K 8 300 1083lm 9W 124 0,97 001.3.008E 3000K 8 400 1400lm 11W 125 0,98 002.3.008G 3000K 8 500 1709lm 14W 124 0,98 002.3.008I 3000K 8 600 1998lm 16W 122 0,99 002.3.008K 3000K 8 700 2294lm 19W 120 0,99 002.3.016A 3000K 16 200 1534lm 12W 131 0,98 002.3.016C 3000K 16 300 2244lm 16W 140 0,94 003.3.016E 3000K 16 400 2913lm 21W 140 0,96 004.3.016G 3000K 16 500 3551lm 26W 137 0,97 004.3.016I 3000K 16 600 4142lm 31W 135 0,98 005.3.016K 3000K 16 700 4753lm 36W 133 0,98 002.3.024A 3000K 24 200 2303lm 17W 135 0,94 003.3.024C 3000K 24 300 3362lm 23W 144 0,93 004.3.024E 3000K 24 400 4342lm 31W 142 0,96 005.3.024G 3000K 24 500 5285lm 38W 139 0,97 006.3.024I 3000K 24 600 6152lm 46W 135 0,98 007.3.024K 3000K 24 700 7033lm 53W 132 0,98 SPIN S 2700K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001.G.008A 2700K 8 200 679lm 6W 108 0,94 001.G.008C 2700K 8 300 991lm 9W 114 0,97 001.G.008E 2700K 8 400 1284lm 11W 115 0,98 002.G.008G 2700K 8 500 1559lm 14W 113 0,98 002.G.008I 2700K 8 600 1820lm 16W 111 0,99 002.G.008K 2700K 8 700 2089lm 19W 110 0,99 001.G.016A 2700K 16 200 1411lm 12W 121 0,98 002.G.016C 2700K 16 300 2054lm 16W 128 0,94 003.G.016E 2700K 16 400 2673lm 21W 128 0,96 003.G.016G 2700K 16 500 3238lm 26W 125 0,97 004.G.016I 2700K 16 600 3773lm 31W 123 0,98 004.G.016K 2700K 16 700 4327lm 36W 121 0,98 002.G.024A 2700K 24 200 2119lm 17W 125 0,94 003.G.024C 2700K 24 300 3078lm 23W 132 0,93 004.G.024E 2700K 24 400 3984lm 31W 130 0,96 005.G.024G 2700K 24 500 4819lm 38W 127 0,97 006.G.024I 2700K 24 600 5603lm 46W 123 0,98 006.G.024K 2700K 24 700 6403lm 53W 120 0,98 SPIN S 2200K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001.B.008A 2200K 8 200 618lm 6W 98 0,94 001.B.008C 2200K 8 300 901lm 9W 103 0,97 001.B.008E 2200K 8 400 1167lm 11W 104 0,98 001.B.008G 2200K 8 500 1412lm 14W 103 0,98 002.B.008I 2200K 8 600 1645lm 16W 100 0,99 002.B.008K 2200K 8 700 1881lm 19W 99 0,99 001.B.016A 2200K 16 200 1284lm 12W 110 0,98 002.B.016C 2200K 16 300 1868lm 16W 116 0,94 002.B.016E 2200K 16 400 2428lm 21W 116 0,96 003.B.016G 2200K 16 500 2933lm 26W 113 0,97 003.B.016I 2200K 16 600 3410lm 31W 111 0,98 004.B.016K 2200K 16 700 3897lm 36W 109 0,98 002.B.024A 2200K 24 200 1928lm 17W 113 0,94 003.B.024C 2200K 24 300 2798lm 23W 120 0,93 004.B.024E 2200K 24 400 3619lm 31W 119 0,96 004.B.024G 2200K 24 500 4365lm 38W 115 0,97 005.B.024I 2200K 24 600 5065lm 46W 111 0,98 006.B.024K 2200K 24 700 5767lm 53W 108 0,98 SPIN M 4000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 003.4.032A 4000K 32 200 3018lm 21W 141 0,92 004.4.032C 4000K 32 300 4402lm 31W 141 0.96 006.4.032E 4000K 32 400 5709lm 41W 139 0,97 007.4.032G 4000K 32 500 6974lm 51W 136 0,98 008.4.032I 4000K 32 600 8139lm 62W 132 0,98 009.4.032K 4000K 32 700 9296lm 72W 129 0,99 005.4.048A 4000K 48 200 4662lm 31W 152 0,96 007.4.048C 4000K 48 300 6763lm 44W 152 0,98 009.4.048E 4000K 48 400 8724lm 59W 149 0,99 011.4.048G 4000K 48 500 10649lm 73W 145 0,99 012.4.048I 4000K 48 600 12343lm 88W 141 0,99 014.4.048K 4000K 48 700 13983lm 103W 136 0,99 SPIN M 3000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 003.3.032A 3000K 32 200 2869lm 21W 134 0,92 004.3.032C 3000K 32 300 4211lm 31W 135 0.96 005.3.032E 3000K 32 400 5453lm 41W 133 0,97 007.3.032G 3000K 32 500 6654lm 51W 130 0,98 008.3.032I 3000K 32 600 7757lm 62W 126 0,98 009.3.032K 3000K 32 700 8859lm 72W 123 0,99 004.3.048A 3000K 48 200 4432lm 31W 145 0,96 006.3.048C 3000K 48 300 6468lm 44W 146 0,98 008.3.048E 3000K 48 400 8333lm 59W 142 0,99 010.3.048G 3000K 48 500 10161lm 73W 139 0,99 012.3.048I 3000K 48 600 11764lm 88W 134 0,99 013.3.048K 3000K 48 700 13326lm 103W 129 0,99 SPIN M 2700K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 003.G.032A 2700K 32 200 2627lm 21W 122 0,92 004.G.032C 2700K 32 300 3835lm 31W 123 0.96 005.G.032E 2700K 32 400 4975lm 41W 121 0,97 006.G.032G 2700K 32 500 6071lm 51W 118 0,98 007.G.032I 2700K 32 600 7082lm 62W 115 0,98 008.G.032K 2700K 32 700 8088lm 72W 112 0,99 004.G.048A 2700K 48 200 4058lm 31W 133 0,96 006.G.048C 2700K 48 300 5892lm 44W 133 0,98 008.G.048E 2700K 48 400 7602lm 59W 130 0,99 009.G.048G 2700K 48 500 9270lm 73W 126 0,99 011.G.048I 2700K 48 600 10741lm 88W 122 0,99 012.G.048K 2700K 48 700 12166lm 103W 118 0,99 SPIN M 2200K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok (lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 002.B.032A 2200K 32 200 2452lm 21W 114 0,92 004.B.032C 2200K 32 300 3577lm 31W 115 0.96 005.B.032E 2200K 32 400 4601lm 41W 112 0,97 006.B.032G 2200K 32 500 5596lm 51W 109 0,98 007.B.032I 2200K 32 600 6510lm 62W 106 0,98 007.B.032K 2200K 32 700 7419lm 72W 103 0,99 004.B.048A 2200K 48 200 3788lm 31W 124 0,96 005.B.048C 2200K 48 300 5494lm 44W 124 0,98 007.B.048E 2200K 48 400 7031lm 59W 120 0,99 009.B.048G 2200K 48 500 8545lm 73W 117 0,99 010.B.048I 2200K 48 600 9872lm 88W 112 0,99 011.B.048K 2200K 48 700 11160lm 103W 108 0,99 Tolerances: LED Flux -+ 7%. Total luminaire power ± 9%.
POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění. -
Certifikace a normy
Certifikace:
CE
RoHS
UNE-EN 60598–1
UNE-EN 60598–2–3 o 60598–2–5
UNE-EN 62471: 2009
UNE-EN 60598
UNE-EN 61000–3–2
UNE-EN 61000–3–3
UNE-EN 55015
UNE-EN 61547
UNE-EN 62031
UNE-EN 61347–2–13
UNE-EN 62384
UNE-EN 13032–4
UNE-EN ISO 9227 NSS: 2017 (1000h)
