Popis produktu

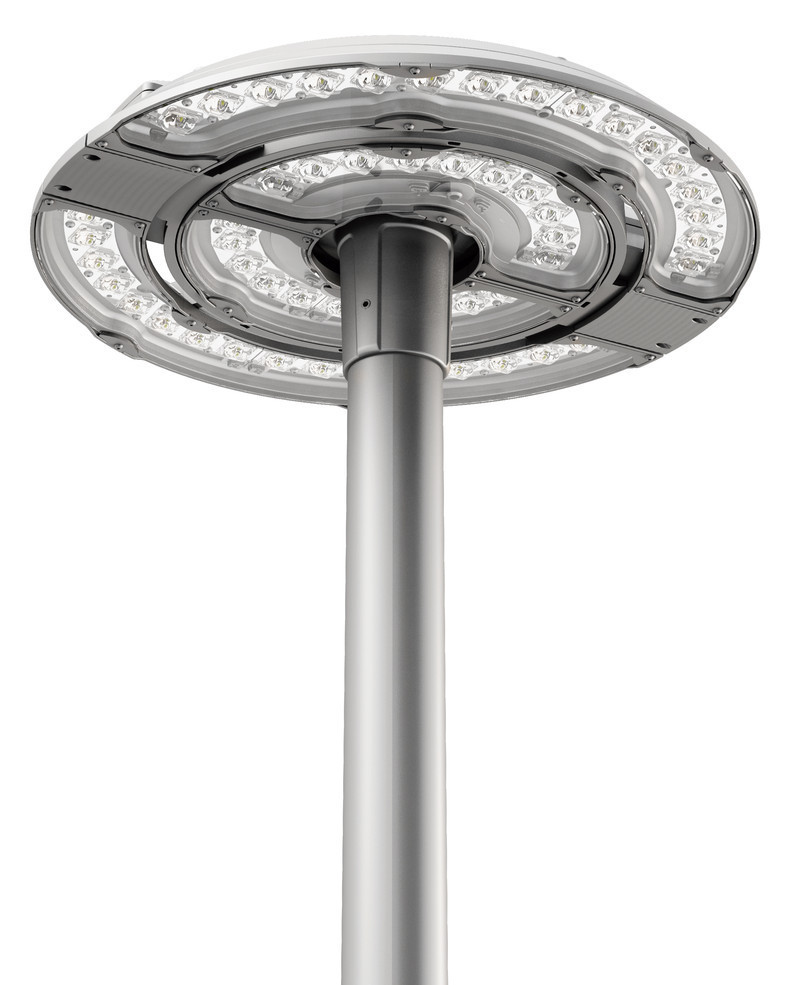

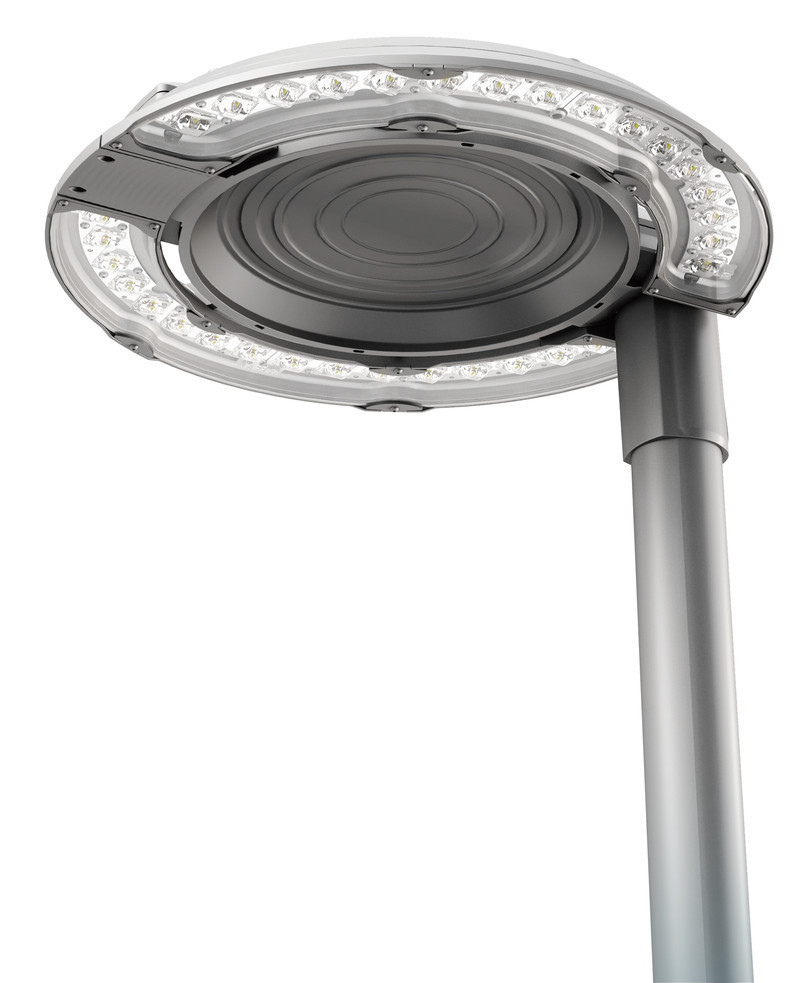

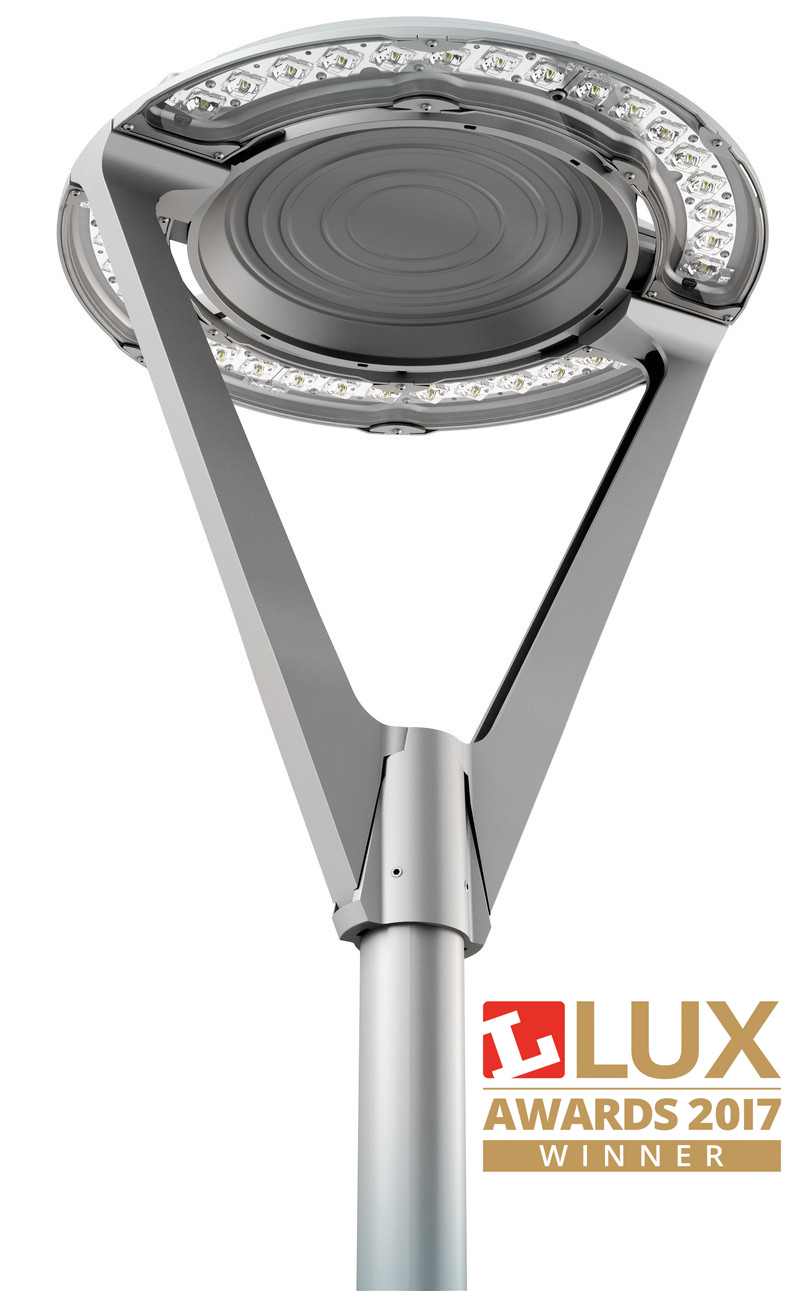

Designové svítidlo s moderní LED technologií.
CityMax je koncept moderního osvětlení, který dokonale zapadne do jakéhokoliv městského mobiliáře. Díky inovativnímu designu je vhodný i pro nejnáročnější prostory měst v 21. století.Naše LED řešení je založeno na nejnovější generaci LED technologie. Vysoká světelná účinnost, pevná konzistence a nízká spotřeba el. energie.

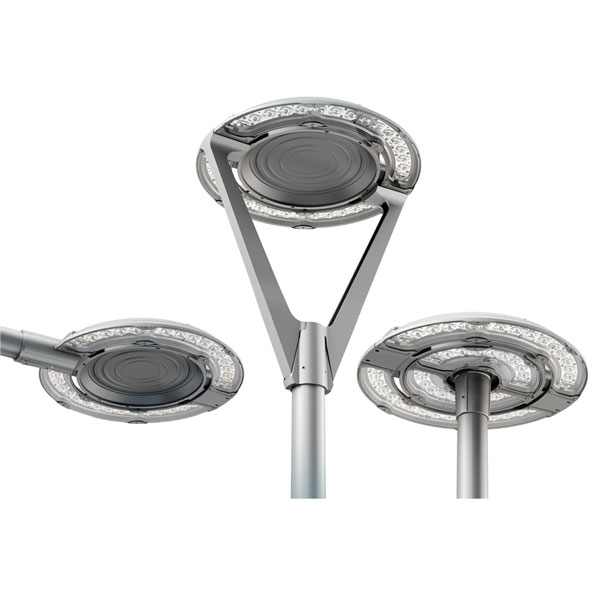

V závislosti na modelu lze integrovat různé typy krajních modulů 4, 8 a 16 LED a středový modulu 10 LED ( verze 12.000–15.000 lm ).. Tento systém optiky pomáhá v prevenci světelného znečištění.

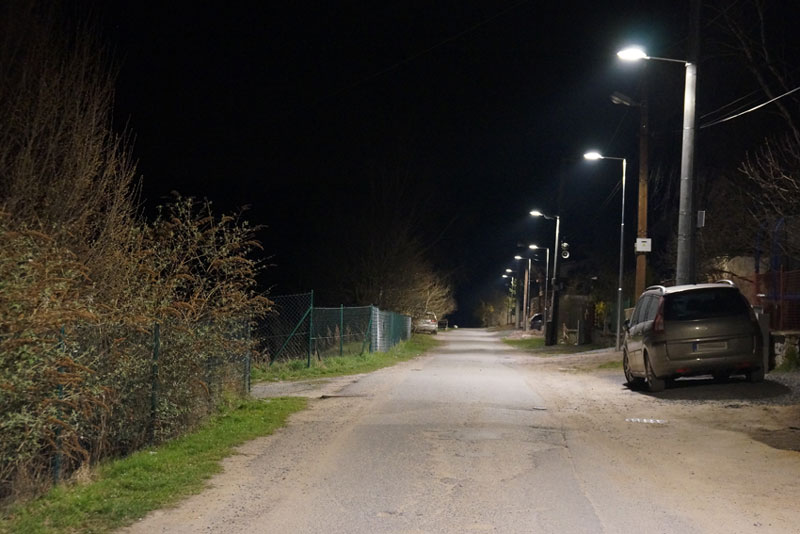

Kruhový design kolem LED modulů, vytváří příjemné a pohodové osvětlení v nočních hodinách, přičemž nabízející diskrétní a elegantní vzhled přes den.
Návrh CityMax znamená, že jeho moduly mohou být modernizovány v souladu s budoucí technologií pro maximální energetickou účinnost. Rychlá a snadná výměna.
Video-prezentace: https://www.youtube.com/…/Vv_mZvAykMg
-
Technické parametry

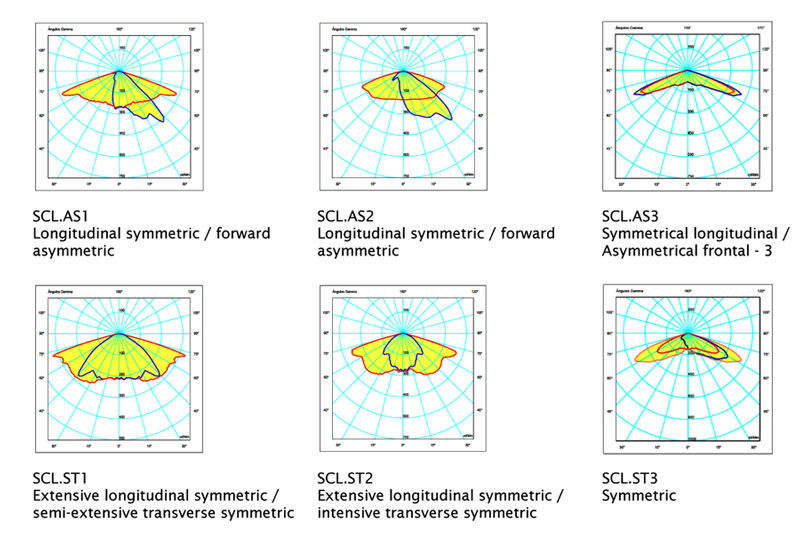

Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1) Difuzor: temperované sklo 5 mm silné / IK10 Horní kryt: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1) Spojovací materiál: nerez Optika: 6 druhů optik – 3 symetrické verze (.ST1, ST2 a ST3), 3 asymetrické verze (.AS1, AS2 a AS3). Akrylové čočky speciálně určené pro Leds PMMA. Energetická účinnost: >90% Údržba: Přístup k předřadníku v horní část, bez použití nářadí. Světelný zdroj: LED světelný tok v rozsahu od 2.200 lm až 15.000 lm ( až 133 lm/W ), barevná teplota 3.000K ( teple bílá Ra 80 ), 4.000 K ( neutrální bílá Ra 70 ) nebo 1.700K popřípadě 2.200K ( AMBER Ra 40 – Ra 60, vhodná kolem hvězdáren, přírodních parků, apod. ) Další barvy např. 2.700K na vyžádání. AMBER je obzvláště šetrná k životnímu prostředí. Neovlivňuje život nočních živočichů, přívětivější i pro lidské oko.
Emise světla: ULOR: Symetrická 0,03%. Asymetrický 0,00%. Provozní proud: 300 – 1050 mA Barevné provedení: C9 (RAL 9006), C7 (RAL 9005), C6 (RAL 7035), C4 (RAL 7011), C1 (RAL 9016). Další barvy RAL za příplatek. Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla. .L1N LED 1 úroveň
.LRC napěťová regulace 170 – 250V ( Reverberi )
.LRD regulace Dali
.ANF regulace 1–10V
.LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
.LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
.LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
.LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
.CLO Konstantní světelný tok
S-REG Není programováno
CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla

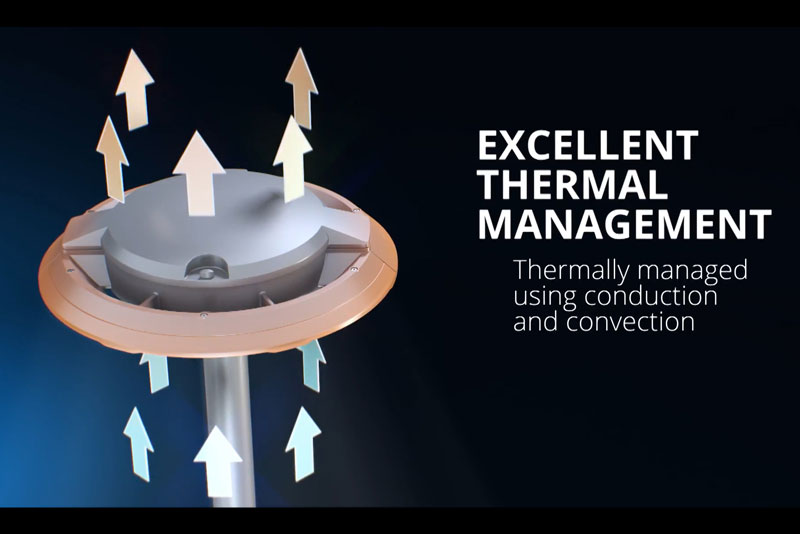

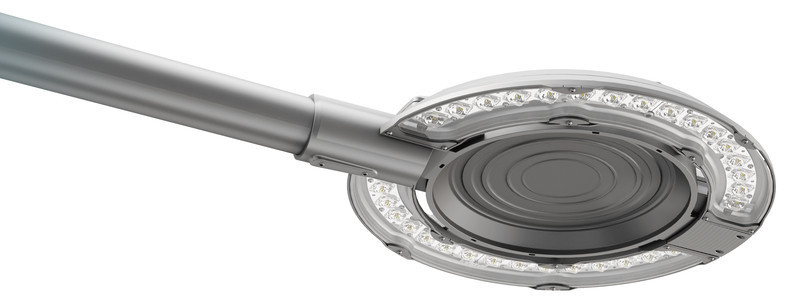

Výběr dle požadavku, kontaktujte obchodní oddělení.SMART Interface: S bez zásuvky, 3 NEMA socket 3-pin bez krytu IP65, U NEMA socket 3-pin s krytem IP65, 5 NEMA socket 5-pin bez krytu IP65, V NEMA socket 5-pin s krytem IP65, 7 NEMA socket 7-pin bez krytu IP65, W NEMA socket 7-pin s krytem IP65 Smart Ready: Splňuje standard NEMA. Tepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii. Montáž: na sloup průměr 60×100 mm, 76×125 mm VB. Na sloup průměr 60–76×100 mm PT, CP. Na výložník průměr 34–42–48–60×100 mm SE. Nastavení sklonu: –10 ° až + 10 ° po kroku 2,5 ° dle typu držáku SE a PT Doporučená montážní výška: 4 – 14 m Třída ochrany: I nebo II Napájecí napětí: 220 – 240V 50–60Hz Účiník > 0,9 Celkové harmonické zkreslení <20%. Krytí: IP 66 IK10 Membrána GORE: Ventilační zařízení pro kompenzaci změny tlaku v důsledku rozdílu teplot mezi vnitřkem a vnějškem svítidla. Zvýšená životnost výrobku. Životnost: 100.000 hod ( L80 / B10 ) Ta 25˚C Teplota okolí: Ta –40˚C až +50˚C Odolnost rázové napětí: 10kV 1.2/50us Volitelně 20 kV Maximální vybíjecí proud (8/20) 10 kA.
Maximální provozní napětí (LN) 320 V.
Maximální provozní napětí (L / N-GND) 400 V.

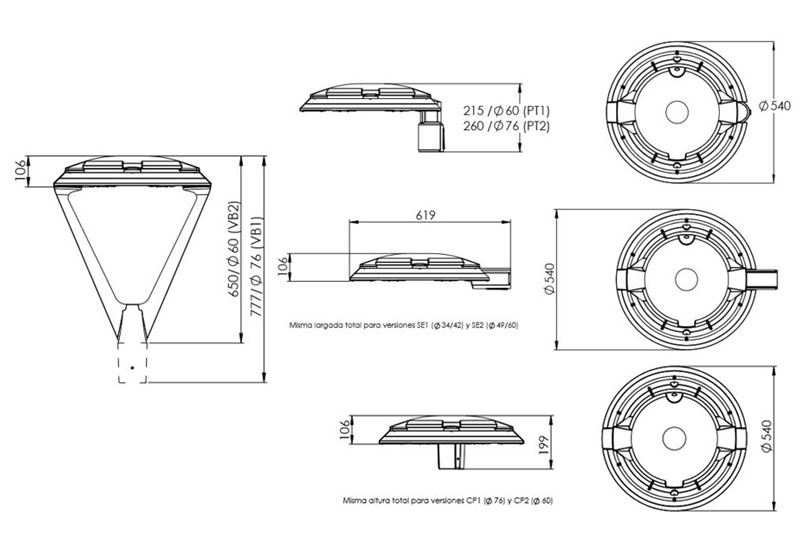

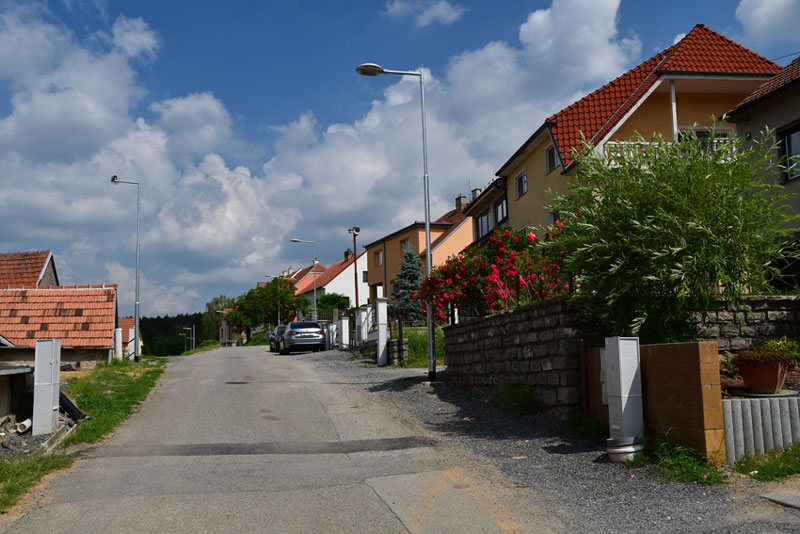

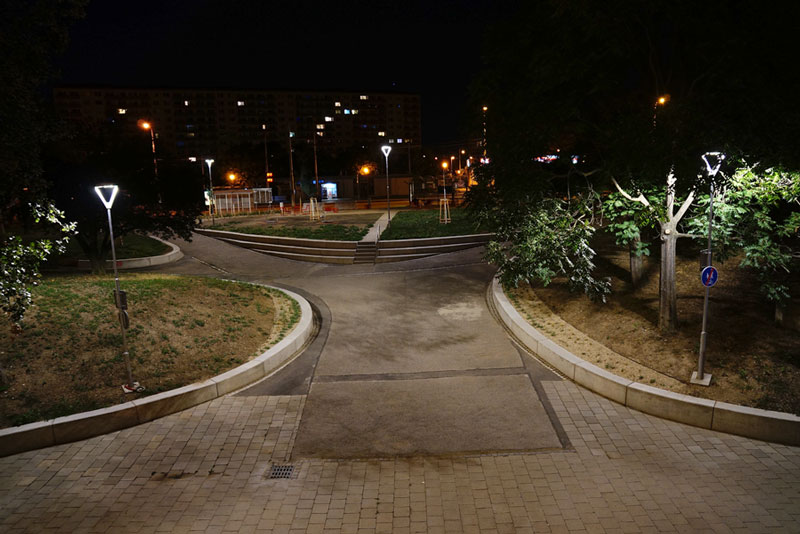

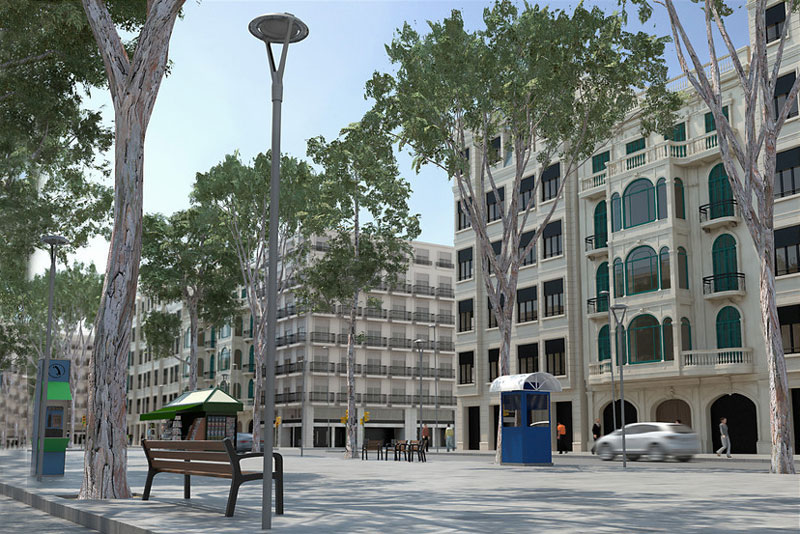

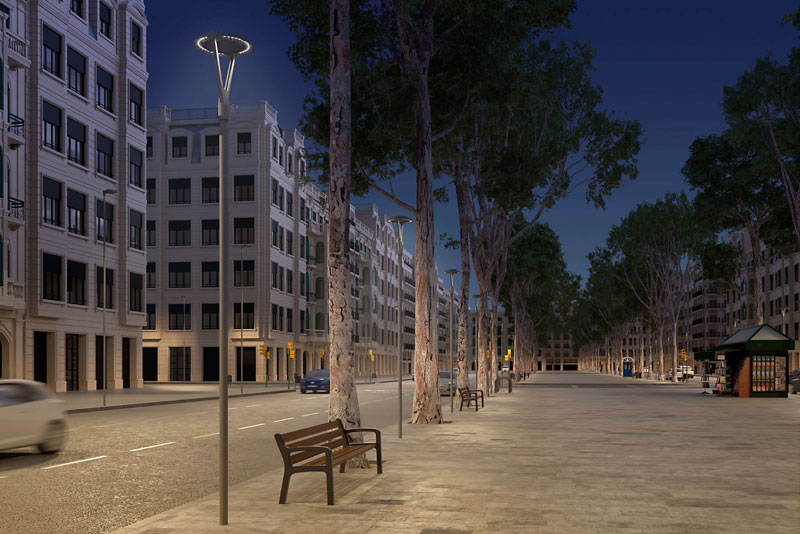

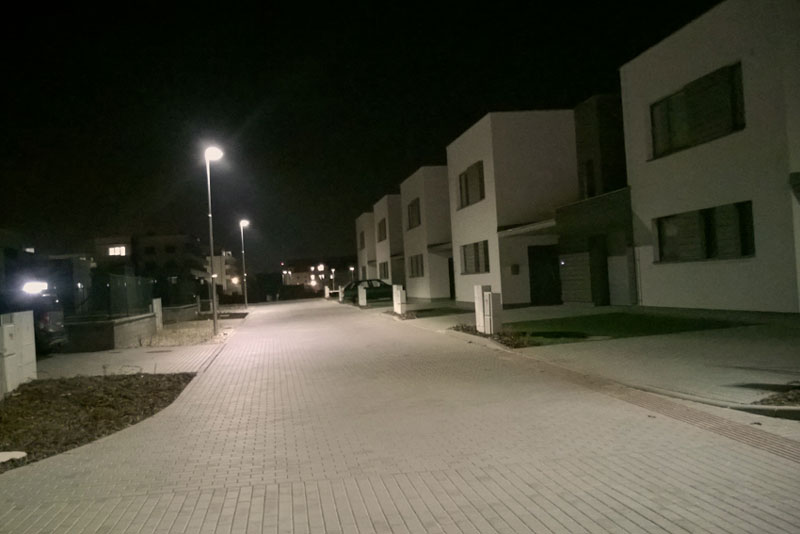

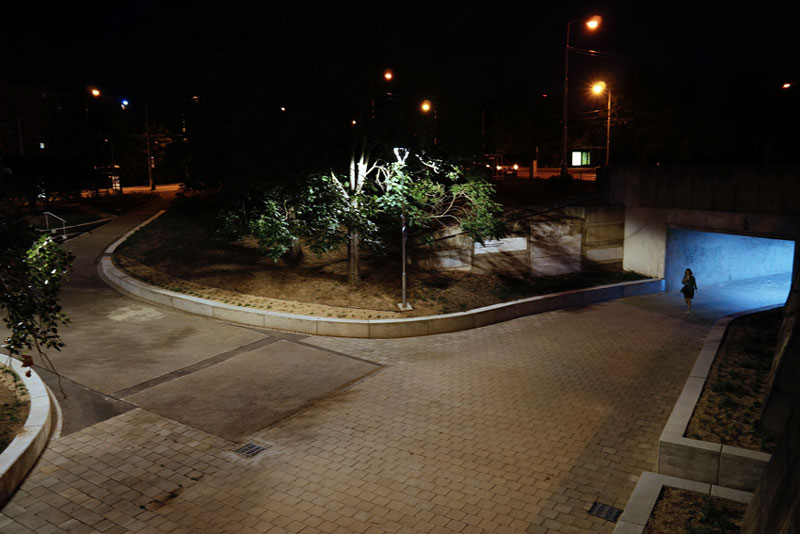

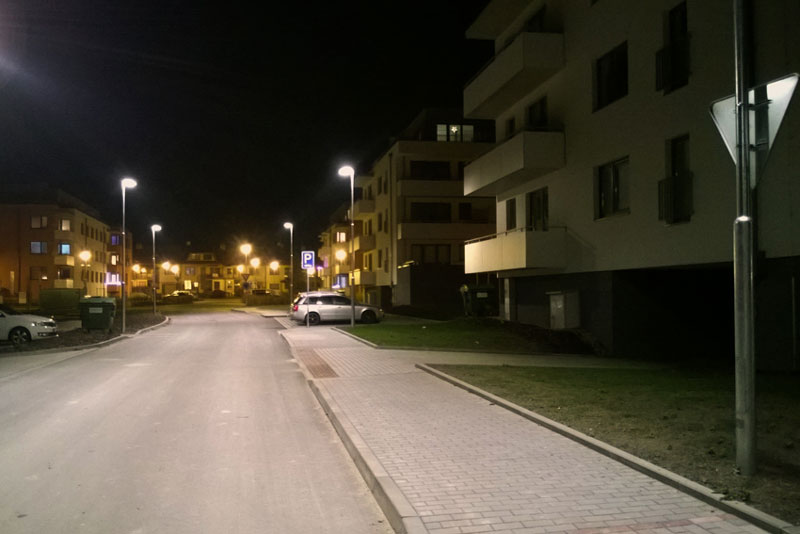

Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.Rozměry: průměr 540mm x 106 mm nebo průměr 540 × 777 mm dle typu Plocha vystavená větru: VB:0,10m2 CP, PT, SE: 0,05m2 Hmotnost: Upevnění SE2 / PT2 modul 1: 10.035 kg. Upevnění SE2 / PT2 2 moduly: 12,565 kg. CP2 upevnění 1 modul: 10.165 kg. CP2 upevnění 2 moduly: 12695 kg. VB2 upevnění 1 modul: 12.547 kg. VB2 upevnění 2 moduly: 15,077 kg. Příslušenství: fotobuňka, C.SENS – senzor přítomnosti na sloup, .. Oblast použití: osvětlení náměstí, městských center, parků, zahrad, obytných a pěších zón, silnice, parkoviště, kruhové objezdy, cyklostezky, nádraží, … Elektrická výbava:
3 symetrické verze (.ST1, ST2 a ST3), 2 asymetrické verze (.AS1, AS2 a AS3).Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) SCL.L024.AS1 4000K 1992lm 19W SCL.L034.AS1 4000K 2982lm 25W SCL.L044.AS1 4000K 3985lm 36W SCL.L054.AS1 4000K 4986lm 42W SCL.L064.AS1 4000K 5960lm 51W SCL.L074.AS1 4000K 6981lm 61W SCL.L094.AS1 4000K 8854lm 78W SCL.L0124.AS1 4000K 11910lm 104W SCL.L0154.AS1 4000K 14915lm 140W SCL.L024.AS2 4000K 1987lm 19W SCL.L034.AS2 4000K 2990lm 25W SCL.L044.AS2 4000K 4000lm 36W SCL.L054.AS2 4000K 5099lm 42W SCL.L064.AS2 4000K 6098lm 51W SCL.L074.AS2 4000K 7147lm 61W SCL.L094.AS2 4000K 9077lm 78W SCL.L0124.AS2 4000K 12000lm 104W SCL.L0154.AS2 4000K 14964lm 140W SCL.L024HE.AS3 4000K 1841lm 16W SCL.L024.AS3 4000K 1957lm 18W SCL.L034.AS3 4000K 2796lm 25W SCL.L044HE.AS3 4000K 3935lm 33W SCL.L044.AS3 4000K 3750lm 35W SCL.L054.AS3 4000K 4811lm 41W SCL.L064.AS3 4000K 5741lm 49W SCL.L074.AS3 4000K 6734lm 59W SCL.L094.AS3 4000K 8593lm 79W SCL.L0124.AS3 4000K 11586lm 101W SCL.L0154.AS3 4000K 14435lm 135W SCL.L024.ST1 4000K 2032lm 19W SCL.L034.ST1 4000K 3041lm 25W SCL.L044.ST1 4000K 4064lm 36W SCL.L054.ST1 4000K 5081lm 42W SCL.L064.ST1 4000K 6072lm 51W SCL.L074.ST1 4000K 7113lm 61W SCL.L094.ST1 4000K 9021lm 78W SCL.L0124.ST1 4000K 12146lm 104W SCL.L0154.ST1 4000K 15212lm 140W SCL.L024.ST2 4000K 1990lm 19W SCL.L034.ST2 4000K 2979lm 25W SCL.L044.ST2 4000K 3981lm 36W SCL.L054.ST2 4000K 4981lm 42W SCL.L064.ST2 4000K 5954lm 51W SCL.L074.ST2 4000K 6974lm 61W SCL.L094.ST2 4000K 8845lm 78W SCL.L0124.ST2 4000K 11879lm 104W SCL.L0154.ST2 4000K 14890lm 140W SCL.L024.ST3 4000K 1919lm 19W SCL.L034.ST3 4000K 2875lm 25W SCL.L044.ST3 4000K 3843lm 36W SCL.L054.ST3 4000K 4821lm 42W SCL.L064.ST3 4000K 5762lm 51W SCL.L074.ST3 4000K 6751lm 61W SCL.L094.ST3 4000K 8564lm 78W SCL.L0124.ST3 4000K 11487lm 104W SCL.L0154.ST3 4000K 14380lm 140W Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) SCL.L023.AS1 3000K 1990lm 23W SCL.L033.AS1 3000K 2986lm 30W SCL.L043.AS1 3000K 3977lm 46W SCL.L053.AS1 3000K 4988lm 50W SCL.L063.AS1 3000K 6233lm 64W SCL.L073.AS1 3000K 6983lm 74.5W SCL.L093.AS1 3000K 8787lm 98.5W SCL.L0123.AS1 3000K 11963lm 131W SCL.L023HE.AS2 3000K 2020lm 20W SCL.L023.AS2 3000K 1985lm 23W SCL.L033.AS2 3000K 2986lm 30W SCL.L043HE.AS2 3000K 3998lm 39W SCL.L043.AS2 3000K 3977lm 46.5W SCL.L053.AS2 3000K 4990lm 50W SCL.L063.AS2 3000K 6235lm 64W SCL.L073.AS2 3000K 6985lm 74.5W SCL.L093.AS2 3000K 8789lm 98.4W SCL.L0123.AS2 3000K 11993lm 131W SCL.L023.ST1 3000K 2030lm 23W SCL.L033.ST1 3000K 3055lm 30W SCL.L043.ST1 3000K 4062lm 46W SCL.L053.ST1 3000K 5081lm 50W SCL.L063.ST1 3000K 6349lm 64W SCL.L073.ST1 3000K 7114lm 74.5W SCL.L093.ST1 3000K 8951lm 98.4W SCL.L0123.ST1 3000K 12201lm 131W SCL.L023.ST2 3000K 1988lm 23W SCL.L033.ST2 3000K 2992lm 30W SCL.L043HE.ST2 3000K 4000lm 39W SCL.L043.ST2 3000K 3979lm 46W SCL.L053.ST2 3000K 4983lm 50W SCL.L063.ST2 3000K 6227lm 64W SCL.L073.ST2 3000K 6976lm 74.5W SCL.L093.ST2 3000K 8779lm 98.4W SCL.L0123.ST2 3000K 11931lm 131W Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) SCL.L02A.AS1 AMBER 1770lm 26W SCL.L03A.AS1 AMBER 2988lm 34W SCL.L04A.AS1 AMBER 3513lm 52W SCL.L05A.AS1 AMBER 4982lm 63W SCL.L06A.AS1 AMBER 5989lm 80W SCL.L07A.AS1 AMBER 6813lm 97W SCL.L09A.AS1 AMBER 8976lm 119W SCL.L012A.AS1 AMBER 10749lm 150W SCL.L02A.AS2 AMBER 1766lm 26W SCL.L03A.AS2 AMBER 2980lm 34W SCL.L04A.AS2 AMBER 3522lm 52W SCL.L05A.AS2 AMBER 4994lm 63W SCL.L06A.AS2 AMBER 6004lm 80W SCL.L07A.AS2 AMBER 6831lm 97W SCL.L09A.AS2 AMBER 9000lm 119W SCL.L012A.AS2 AMBER 10776lm 150W SCL.L02A.ST1 AMBER 1805lm 26W SCL.L03A.ST1 AMBER 3047lm 34W SCL.L04A.ST1 AMBER 3583lm 52W SCL.L05A.ST1 AMBER 5081lm 63W SCL.L06A.ST1 AMBER 6108lm 80W SCL.L07A.ST1 AMBER 6949lm 97W SCL.L09A.ST1 AMBER 9155lm 119W SCL.L012A.ST1 AMBER 10963lm 150W SCL.L02A.ST2 AMBER 1768lm 26W SCL.L03A.ST2 AMBER 2985lm 34W SCL.L04A.ST2 AMBER 3509lm 52W SCL.L05A.ST2 AMBER 4977lm 63W SCL.L06A.ST2 AMBER 5983lm 80W SCL.L07A.ST2 AMBER 6806lm 97W SCL.L09A.ST2 AMBER 8946lm 119W SCL.L012A.ST2 AMBER 10739lm 150W POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění.
-
Certifikace a normy
Osvětlení Normy:
Certifikace: CE, RoHS, ILAC MRA
• Standardy svítidla:
UNE EN 60598–1:2009
UNE EN 60598–2–5:1999
• Normy driver:
UNE EN 62384:2007
UNE 61347–2–13: 2007
• Optické bezpečnostní normy:
UNE EN 62471:2009
IEC/TR 6247–2:2009
• Požadavky na LED svítidla:
IEC – 62722–2–1:2014
• Požadavky na výkon LED modulů:
IEC – 62717:2014
• Elektromagnetická kompatibilita:
UNE EN 55015:2013
UNE EN 61000–3–2:2014
UNE EN 61000–3–3:2013
