Popis produktu
Řada Conus představuje ideální design pro městské prostředí.
Řada Conus byla navržena tak, aby zapadla do jakéhokoliv městského prostředí. K dispozici v několika verzích s řadou příslušenství, má funkční design, který se dokonale integruje do všech druhů městských prostředí.

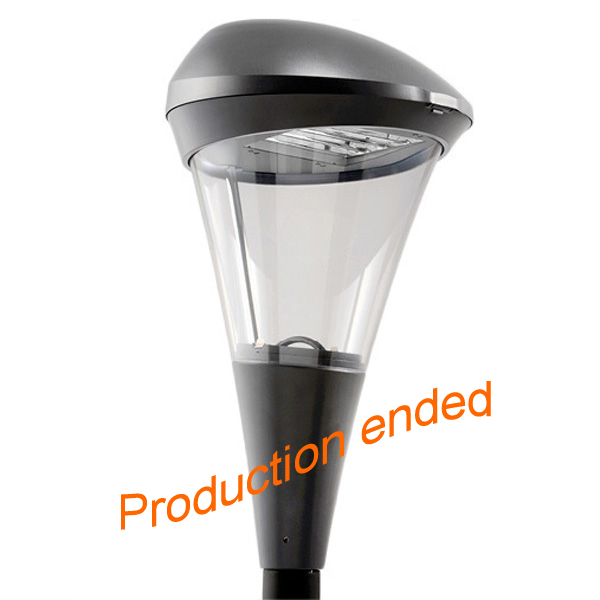

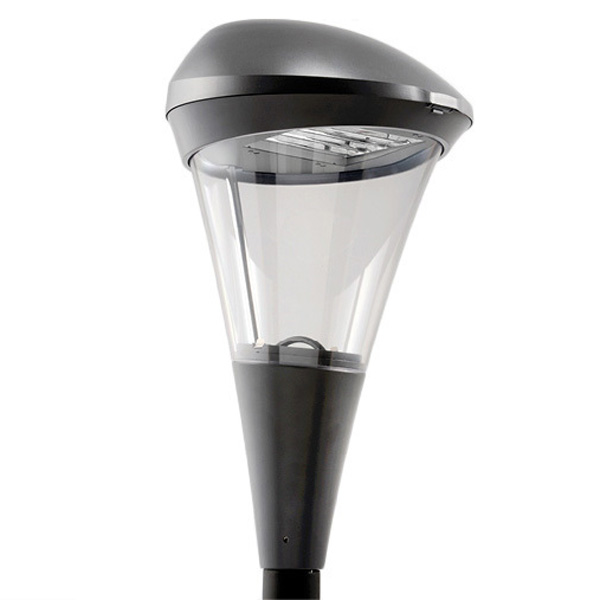

Jeho cylindricko-kuželová asymetrická základna, válcový sloupek a invertované válcové a kuželové asymetrické svítidlo tvoří harmonickou jednotku bezkonkurenční krásy, která je vybavena inovativním světelným řídicím systémem LED „Glare Control“( minimalizace oslnění ).
Naše LED řešení je založeno na nejnovější generaci LED technologie. Vysoká světelná účinnost, pevná konzistence a nízká spotřeba el. energie. Maximální vzdálenost mezi body světla v nízké výšce.Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného LED selhání.
V závislosti na modelu lze integrovat různé typy LED modulů 24, 32 nebo 48 LED. -
Technické parametry

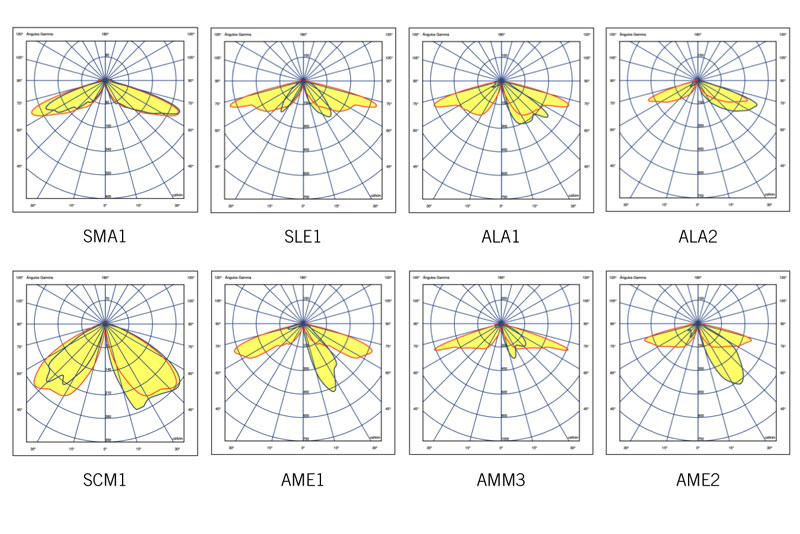

Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1) Difuzor: PC čirý stabilizovaný proti UV záření, 4 mm. LED modul má kryt temperované sklo. Horní kryt: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1) Spojovací materiál: nerez Optika: Akrylové čočky speciálně určené pro Leds PMMA. Optický systém: reflexní refraktorová sada „min. oslnění“. 8 druhů optik: SMA1 – podélně 70°, příčně 70° (typ IV)
SLE1 – podélně 70° příčně 40° (typ II)
ALA1 – podélně 70° příčně 30° / 50° (typ III)
ALA2 – podélně 70° příčně 70° (typ IV)
SCM1 – podélně 30° / 50° příčně 20° / 50° (typ III)
AME1 – podélně 70° příčně 20° (typ II)
AME2 – podélně 75° příčně 40° (typ II)
AME3 – podélně 70? příčně 20? / 50° (typ II)Energetická účinnost: >90% Údržba: Přístup k elektrickému zařízení nebo driveru ve třech krocích a bez použití nástrojů. Světelný zdroj: LED až 140lm/W světelný tok v rozsahu od 2.000 lm až 10.000 lm, 17–80W Barevná teplota: 2.200K, 2.700K, 3.000K nebo 4.000K Další barvy např. AMBER na vyžádání. AMBER je obzvláště šetrná k životnímu prostředí. Neovlivňuje život nočních živočichů, přívětivější i pro lidské oko.
V závislosti na modelu lze integrovat různé typy LED modulů 24, 32 nebo 48 LED.Emise světla: ULOR 1,68% Provozní proud: 200 – 500 mA Barevné provedení: RAL 7015 s texturou Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla. .L1N LED 1 úroveň
.L2N LED 2 úrovně
.LRC napěťová regulace 170 – 250V ( Reverberi )
.LRD regulace Dali
.ANF regulace 1–10V
.LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
.LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
.LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
.LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
.LRL LED nastavitelný pomocí linky
.SR Sensor Ready Driver
.CLO Konstantní světelný tok
S-REG Není programováno
CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla
Výběr dle požadavku, kontaktujte obchodní oddělení.SMART Interface: S bez zásuvky, 3 NEMA socket 3-pin bez krytu IP65, U NEMA socket 3-pin s krytem IP65, 5 NEMA socket 5-pin bez krytu IP65, V NEMA socket 5-pin s krytem IP65, 7 NEMA socket 7-pin bez krytu IP65, W NEMA socket 7-pin s krytem IP65, 4 ZHAGA socket bez krytu IP65, X ZHAGA socket s krytem IP65 Smart Ready: Splňuje standard NEMA nebo Zhaga. Příslušenství: .F20 Photocell 20 lux for NEMA base .FZT Photocell 20 lux for Zhaga base, Prezence senzor na sloup U driveru LRD ( DALI ) nebo ANF ( 1–10V ) možnost požití doplňkové regulace
.ONE ControlLux ONE System .BSC ControlLux Basic System- | Tepelná regulace: | odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii. Je vybaven vysoce účinným hliníkovým chladičem.
- Regulace a řízení teploty fyzickým oddělením zdrojů tepla.
Montáž: na sloup pr. 60×100 mm Doporučená montážní výška: 3,5 – 6 m Třída ochrany: I nebo II Napájecí napětí: 220 – 240V 50–60Hz Účiník > 0,9 Celkové harmonické zkreslení <20%. Krytí: IP 66 IK10 Životnost: 100.000 hod ( L80 / B10 ) Ta 25˚C Teplota okolí: Ta –40˚C až +50˚C Odolnost rázové napětí: 10kV 1.2/50us Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

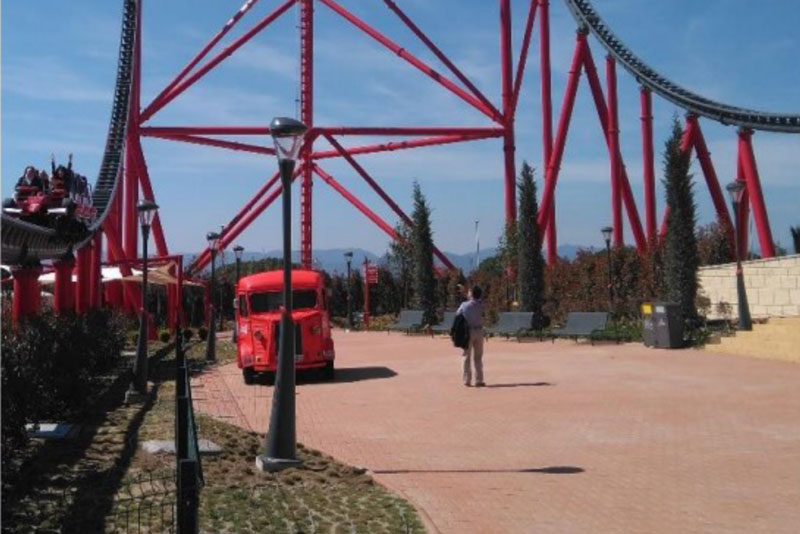

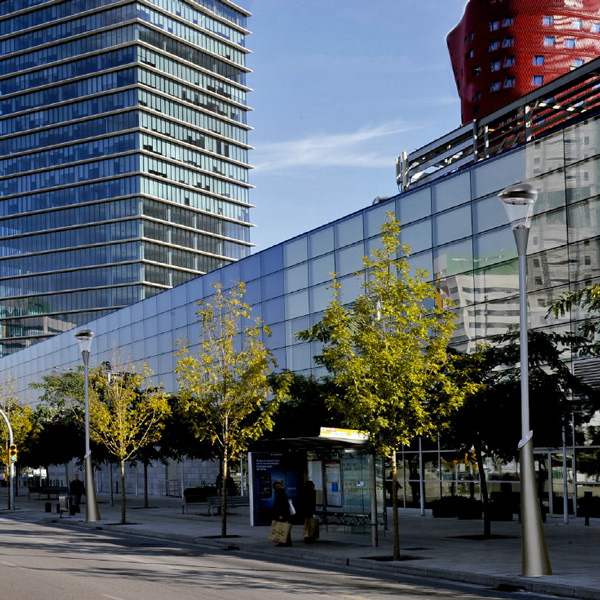

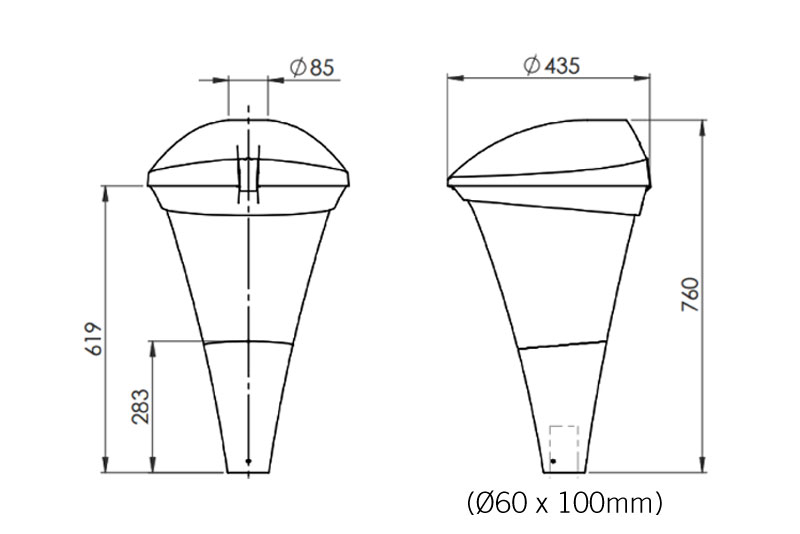

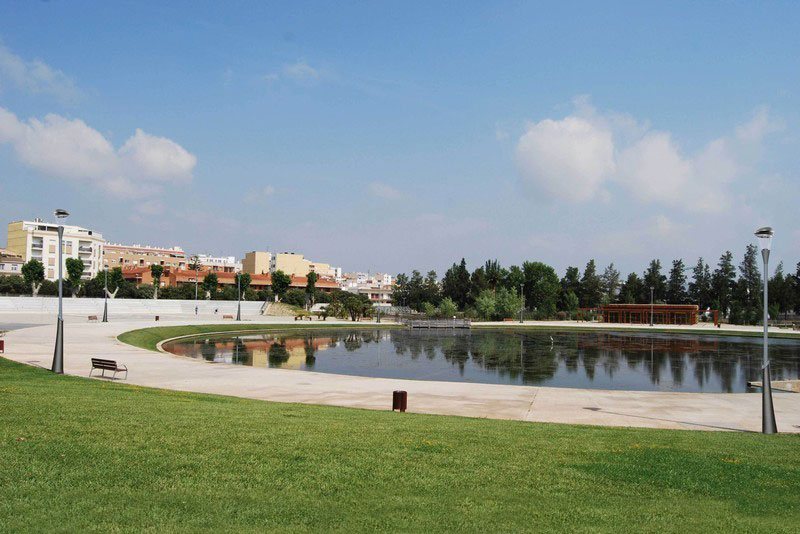

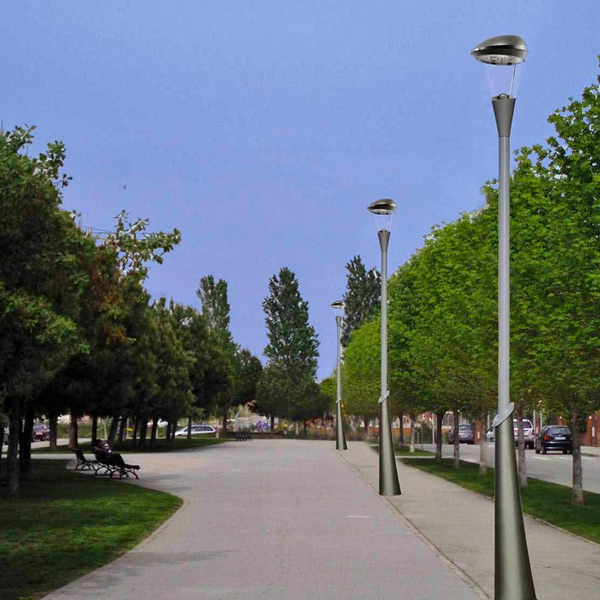

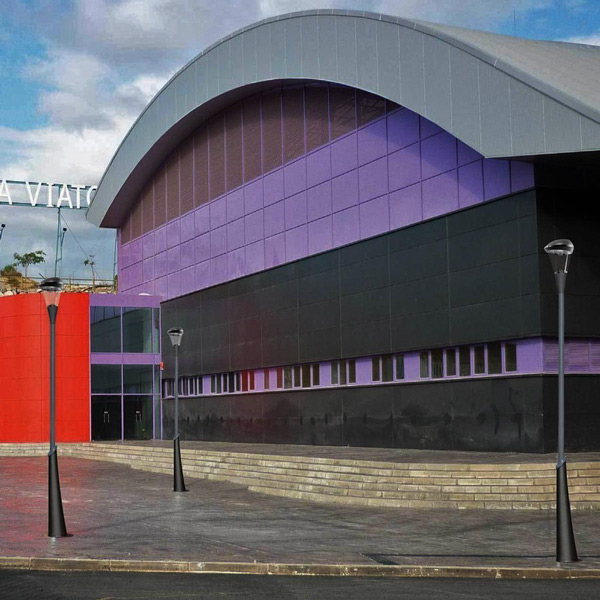

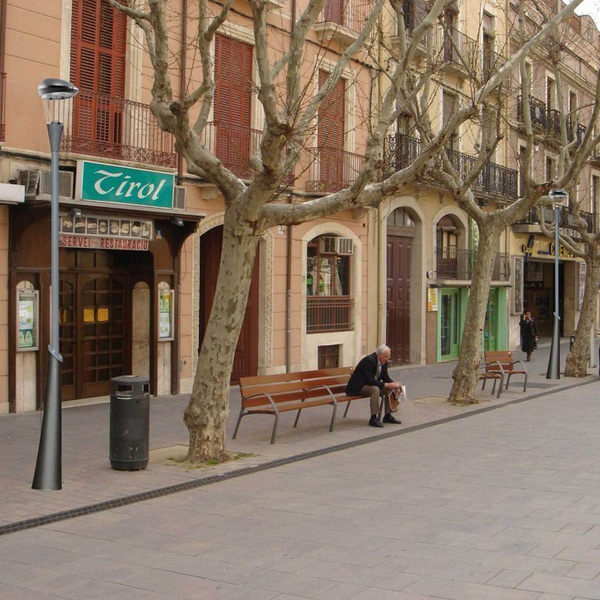

Rozměry: pr. 435 × 760 mm Logistika: Rozměr balení: 462×462×827 mm, 1 pal – 12 ks, rozměr palety: 1200×1000×1654 mm, Hmotnost palety: 144 kg Plocha vystavená větru: Aw = 0.19m2 Hmotnost: 7,4 kg Oblast použití: osvětlení náměstí, městských center, parků a zahrad, obytných a pěších zón, … Elektrická výbava:
CONUS GEN4 4000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (?) 0024024A 4000K 24 200 2036lm 17W 120 0,94 0034024C 4000K 24 300 2959lm 23W 127 0,94 0044024E 4000K 24 400 3817lm 30W 126 0,96 0054024G 4000K 24 500 4623lm 38W 123 0,97 0054024I 4000K 24 600 5379lm 45W 120 0,98 0064024K 4000K 24 700 6081lm 52W 116 0,98 0034032A 4000K 32 200 2706lm 21W 128 0,92 0044032C 4000K 32 300 3930lm 30W 130 0,96 0054032E 4000K 32 400 5049lm 40W 128 0,97 0064032G 4000K 32 500 6072lm 49W 124 0,98 0074032I 4000K 32 600 7015lm 58W 120 0,98 0084032K 4000K 32 700 7889lm 68W 116 0,99 0044048A 4000K 48 200 4009lm 31W 130 0,93 0064048C 4000K 48 300 5771lm 44W 130 0,98 0074048E 4000K 48 400 7374lm 58W 126 0,99 0094048G 4000K 48 500 8872lm 73W 122 0,99 CONUS GEN4 3000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (?) 0023024A 3000K 24 200 1924lm 17W 113 0,94 0033024C 3000K 24 300 2780lm 23W 119 0,94 0043024E 3000K 24 400 3569lm 30W 118 0,959 0043024G 3000K 24 500 4309lm 38W 115 0,972 0053024I 3000K 24 600 4991lm 45W 111 0,978 0063024K 3000K 24 700 5610lm 52W 107 0,983 0033032A 3000K 32 200 2557lm 21W 121 0,92 0043032C 3000K 32 300 3690lm 30W 122 0,96 0053032E 3000K 32 400 4717lm 40W 119 0,97 0063032G 3000K 32 500 5655lm 49W 116 0,98 0073032I 3000K 32 600 6501lm 58W 111 0,98 0073032K 3000K 32 700 7263lm 68W 107 0,99 0043048A 3000K 48 200 3787lm 31W 123 0,93 0053048C 3000K 48 300 5419lm 44W 122 0,98 0073048E 3000K 48 400 6890lm 58W 118 0,99 0083048G 3000K 48 500 8261lm 73W 113 0,99 CONUS GEN4 2700K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (?) 002G024A 2700K 24 200 1861lm 17W 109 0,94 003G024C 2700K 24 300 2686lm 23W 115 0,94 003G024E 2700K 24 400 3450lm 30W 114 0,96 004G024G 2700K 24 500 4175lm 38W 111 0,97 005G024I 2700K 24 600 4842lm 45W 108 0,98 005G024K 2700K 24 700 5391lm 52W 103 0,98 002G032A 2700K 32 200 2473lm 21W 117 0,92 004G032C 2700K 32 300 3565lm 30W 118 0,96 005G032E 2700K 32 400 4560lm 40W 115 0,97 005G032G 2700K 32 500 5479lm 49W 112 0,98 006G032I 2700K 32 600 6306lm 58W 108 0,98 007G032K 2700K 32 700 6979lm 68W 103 0,99 004G048A 2700K 48 200 3664lm 31W 119 0,93 005G048C 2700K 48 300 5235lm 44W 118 0,98 007G048E 2700K 48 400 6661lm 58W 114 0,99 008G048G 2700K 48 500 8005lm 73W 110 0,99 CONUS GEN4 2200K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (?) 002B024A 2200K 24 200 1752lm 17W 103 0,94 003B024C 2200K 24 300 2530lm 23W 108 0,94 003B024E 2200K 24 400 3243lm 30W 107 0,96 004B024G 2200K 24 500 3907lm 38W 104 0,97 005B024I 2200K 24 600 4517lm 45W 101 0,98 005B024K 2200K 24 700 5064lm 52W 97 0,98 002B032A 2200K 32 200 2328lm 21W 110 0,92 003B032C 2200K 32 300 3358lm 30W 111 0,96 004B032E 2200K 32 400 4285lm 40W 108 0,97 005B032G 2200K 32 500 5128lm 49W 105 0,98 006B032I 2200K 32 600 5883lm 58W 101 0,98 007B032K 2200K 32 700 6555lm 68W 96 0,99 003B048A 2200K 48 200 3449lm 31W 112 0,93 005B048C 2200K 48 300 4931lm 44W 111 0,98 006B048E 2200K 48 400 6260lm 58W 107 0,99 007B048G 2200K 48 500 7491lm 73W 103 0,99 Tolerances: LED Flux -+ 7%. Total luminaire power ± 9%.
POZNÁMKA: Vzhledem k neustálé aktualizaci technologie a LED se mohou hodnoty, data nebo rozměry změnit bez předchozího upozornění. -
Certifikace a normy
Certifikace: CE, RoHS, NOMO31 ( Mexico ), Retilab ( Colombia )
CE
RoHSUNE-EN 60598–1 Luminaires. General requirements and tests.
UNE-EN 60598–2–3 or 60598–2–5 Luminaires. Particular requirements Street lighting fixtures or projectors.
UNE-EN 62471: 2009 Photobiological safety of lamps and devices that use lamps.
UNE-EN 60598. This test can also be included in the safety requirements.
UNE-EN 61000–3–2. Electromagnetic compatibility (EMC). Part 3–2: Limits. Limits for harmonic current emissions (equipment with 16A input current per phase).
UNE-EN 61000–3–3. Electromagnetic compatibility (EMC). Part 3: Limits. Section 3: Limitation of voltage variations, voltage fluctuations and flicker in public low voltage supply networks for equipment with current.
UNE-EN 55015. Limits and methods of measurement of the characteristics related to the radioelectric disturbance of lighting equipment and the like.
UNE-EN 61547. Equipment for lighting of general use. EMC immunity requirements.
UNE-EN 62031. LED modules for general lighting. Security requirements This test can also be included in the safety requirements of the luminaire.
UNE-EN 61347–2–13. Lamp control devices. Part 2–13: Particular requirements for electronic control devices powered by direct current or alternating current for LED modules.
UNE-EN 62384. Electronic control devices powered by direct current or alternating current for LED modules. Operating requirements
UNE-EN 13032–4. Photometric test of the luminaire.UNE-EN ISO 9227 NSS:2017 ( 1000h )
All measurements carried out in ISO 17025 accredited laboratory
