Popis produktu

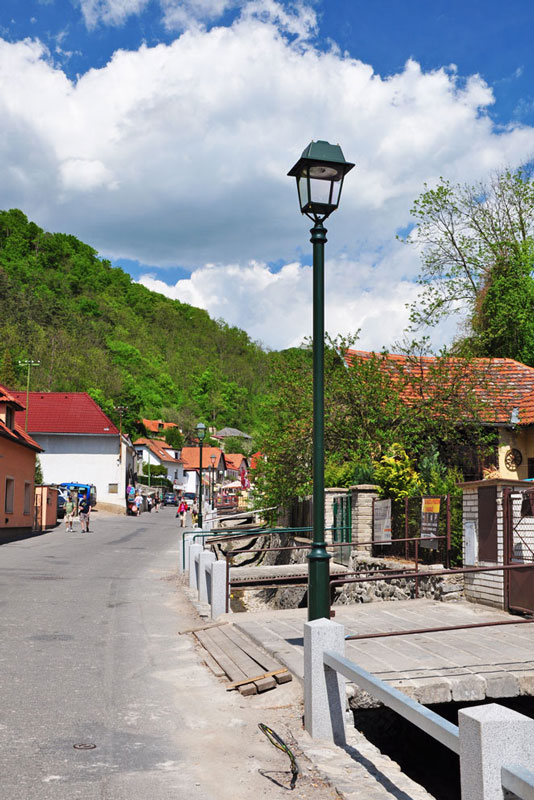

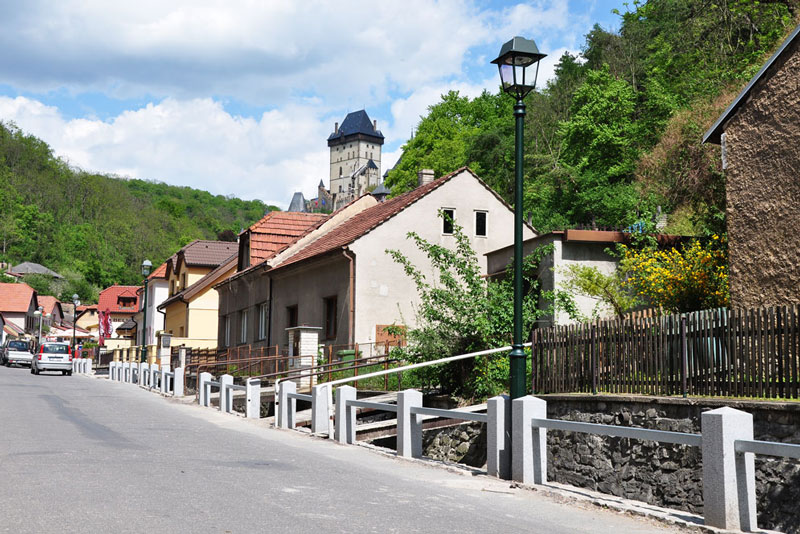

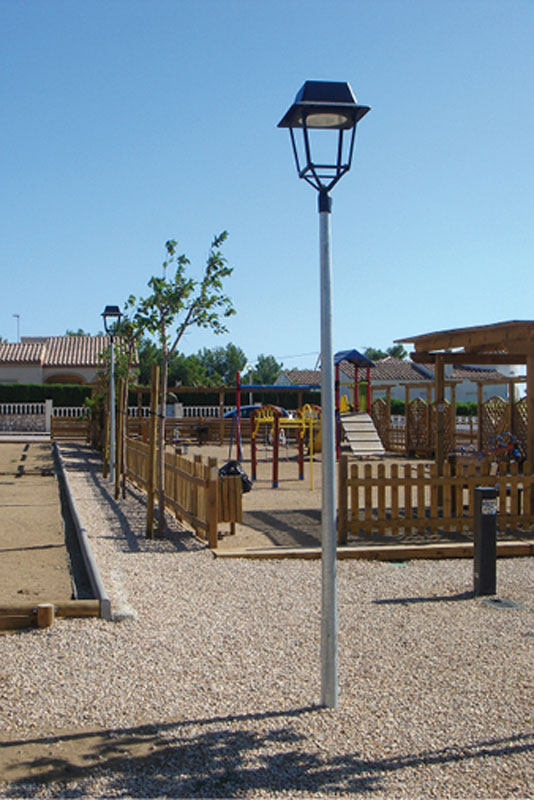

Parkové svítidlo klasického tvaru pro výjimečný vizuální komfort.
Estetické svítidlo, které se dokonale hodí do jakéhokoliv městského prostoru. Má vysoký světelný výkon a nízkou spotřebu. Přístup k předřadníku v horní části svítidla.
-
Technické parametry
Těleso: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1%) Difuzor: CC tvrzené ploché sklo, GC tvrzené polovypouklé sklo 4 mm silné Horní kryt: tlakově litý hliník LM6 (EN AC-44100 AISI12) s nízkým obsahem mědi (<0,1%) Spojovací materiál: nerez Optika: Akrylové čočky speciálně určené pro Leds PMMA. 8 druhů optik: AMA1 – podélně 70 °, příčně 65 ° (typ IV)
AMM1 – podélně 70 ° příčně 35 ° / 55ª (typ III)
SMA1 – podélně 65 ° příčně 65 ° (typ VS)
SCM1 – podélně 50 ° příčně 50 ° (typ)
ALM1 – podélně 75 ° příčně 45 ° / 10 ° (typ II)
AME1 – podélně 60 ° / 70 ° příčně 10 ° / 30 (typ II)
AME2 – podélně 60 ° / 70ª příčně 35 ° (typ II)
SME1 – podélně 70º příčně 35º (typ II)Údržba: Přístup k předřadníku v horní části, povolení šroubů s hlavou Ph. Světelný zdroj: LED světelný tok v rozsahu od 1.000 lm až 9.000 lm ( 144lm/W ),, barevná teplota 2.200K, 2.700K, 3.000K nebo 4.000K. Další barvy např. AMBER na vyžádání. AMBER je obzvláště šetrná k životnímu prostředí. Neovlivňuje život nočních živočichů, přívětivější i pro lidské oko.
Dle modelu je použit modul 16, 24, 32 nebo 48 vysoce výkonných LED diod. Příkon 12W až 80W.Emise světla: 0,01% – 0,06% Provozní proud: 200 – 700 mA Barevné provedení: RAL 9005, jiná barva dle RAL za příplatek Regulace: Programovatelný driver ( DALI a 1–10V ) minimalizuje spotřebu a maximalizuje výkon. Tento ovládací prvek je klíčovou součástí energetické účinnosti svítidla. .L1N LED 1 úroveň
.LRC napěťová regulace 170 – 250V ( Reverberi )
.LRD regulace Dali
.ANF regulace 1–10V
.LRT56 regulace ( útlum ) na 50% od 00 hodin do 6 hodin ráno
.LRT66 regulace ( útlum ) na 60% od 00 hodin do 6 hodin ráno
.LRT76 regulace ( útlum ) na 70% od 00 hodin do 6 hodin ráno
.LRTSC předvolené stmívání dle požadavku zákazníka ( až 5 kroků )
.LSW LED nastavitelný LineSwitch
.LRL LED nastavitelný pomocí linky
.SR Sensor Ready Driver
.CLO Konstantní světelný tok
S-REG Není programováno
CL7 LED naprogramován tak, aby dodával 70% světelného toku po celou dobu životnosti svítidla
CL8 LED naprogramován tak, aby dodával 80% světelného toku po celou dobu životnosti svítidla
CL9 LED naprogramován tak, aby dodával 90% světelného toku po celou dobu životnosti svítidla
Výběr dle požadavku, kontaktujte obchodní oddělení.SMART Interface: S bez zásuvky, 3 NEMA socket 3-pin bez krytu IP65, U NEMA socket 3-pin s krytem IP65, 5 NEMA socket 5-pin bez krytu IP65, V NEMA socket 5-pin s krytem IP65, 7 NEMA socket 7-pin bez krytu IP65, W NEMA socket 7-pin s krytem IP65, 4 ZHAGA socket bez krytu IP65, X ZHAGA socket s krytem IP65 Smart Ready: Splňuje standard NEMA nebo Zhaga. Příslušenství: .F20 Photocell 20 lux for NEMA base .FZT Photocell 20 lux for Zhaga base, Prezence senzor na sloup U driveru LRD ( DALI ) nebo ANF ( 1–10V ) možnost požití doplňkové regulace

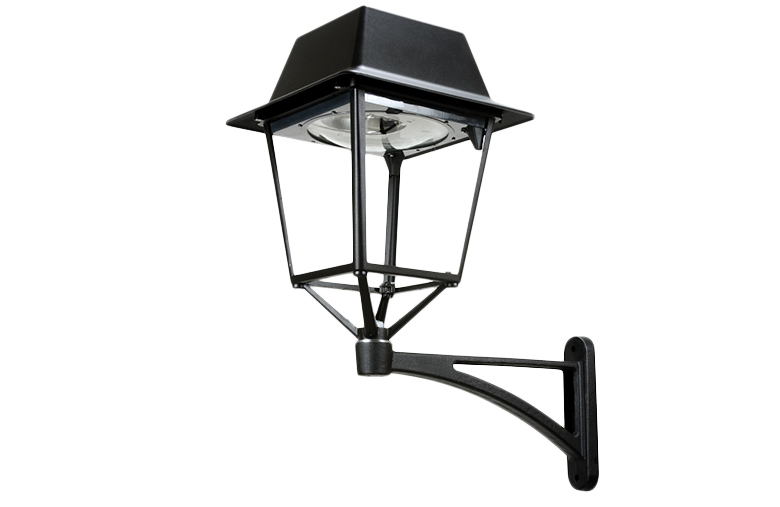

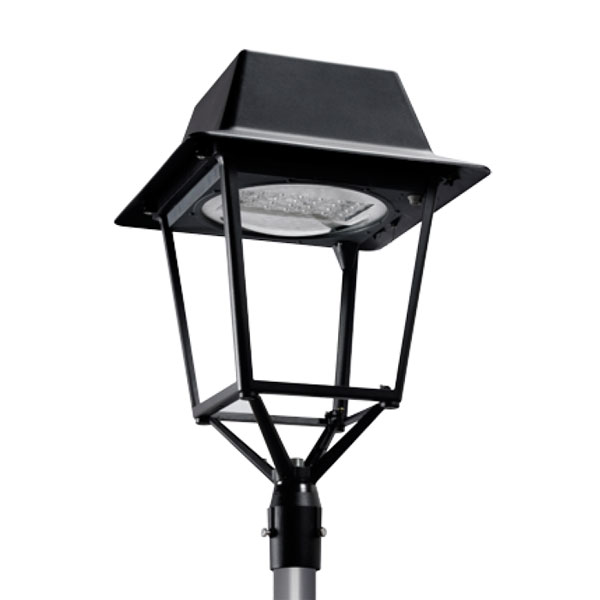

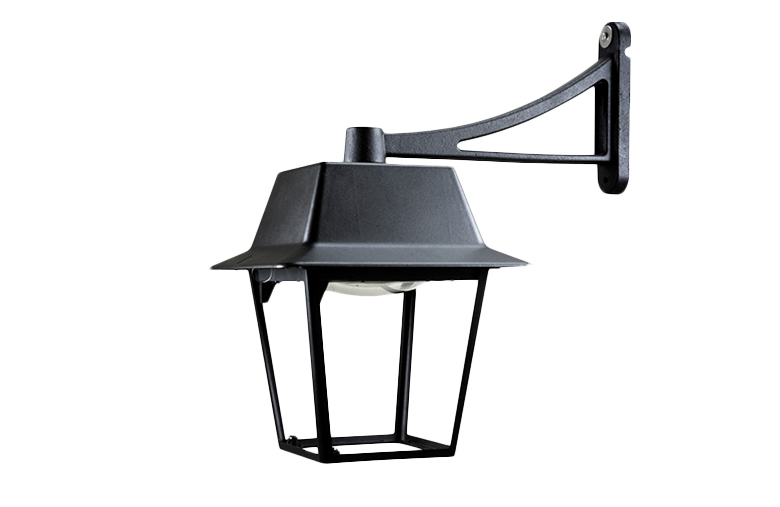

.ONE ControlLux ONE System .BSC ControlLux Basic SystemTepelná regulace: odvod tepla vedením, konvencí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navržen pro LED technologii. Montáž: na sloup nebo na výložník ( plynový závit ¾ x 40 mm ) , případně s redukcí pr. 60 mm CLM-V montáž na stožár či výložník CLM-S montáž na závěs či výložník Doporučená montážní výška: 3,5 – 5,5 m Třída ochrany: I nebo II Napájecí napětí: 220 – 240V 50–60Hz Účiník > 0,9 Celkové harmonické zkreslení <20%. Krytí: IP 66 IK09 Životnost: 100.000 hod ( L80 / B10 ) Ta 25˚C Teplota okolí: Ta –40˚C až +50˚C Odolnost rázové napětí: 10kV 1.2/50us Obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do 10kV / KA, což zaručuje delší životnost.

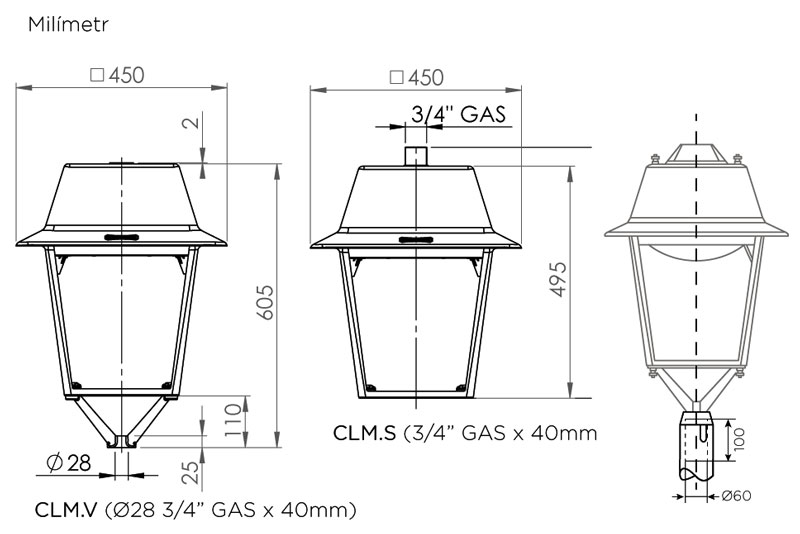

Rozměry: 450×450×605 mm nebo 450×450×495 mm Logistika: Rozměr balení: 487×465×518 mm, 1 pal – 12 ks, rozměr palety: 1200×1000×1704 mm, Hmotnost palety: 121 kg Plocha vystavená větru: Aw = 0,077–0,141 m2 Hmotnost: 8,4 kg Příslušenství: CRS – přídavná stříška ( jen pro verzi CLM-V ), CFV-60 redukce na stožár 60 mm ( jen pro verzi CLM-V ), CRL – mosazné dekorační matice ( sada 4 + 4 ks ), CBVM-530 výložník 530 mm pro svítidlo CLM-V, CBSM-530 výložník 530 mm pro svítidlo CLM-S, C.SENS – senzor přítomnosti na sloup Oblast použití: osvětlení náměstí, městských center, parků a obytných zón, hřbitovů , hradů, atd… Elektrická výbava:
**LED modul **Ploché sklo (CC) 4000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 0014016A 4000K 16 200 1212lm 12W 104 0,98 0024016C 4000K 16 300 1733lm 16W 107 0,93 0024016E 4000K 16 400 2239lm 21W 107 0,96 0034016G 4000K 16 500 2725lm 26W 105 0,97 0034016I 4000K 16 600 3183lm 31W 103 0,98 0044016K 4000K 16 700 3598lm 36W 100 0,98 0024024A 4000K 24 200 1824lm 17W 107 0,94 0034024C 4000K 24 300 2641lm 23W 113 0,94 0034024E 4000K 24 400 3396lm 30W 112 0,96 0044024G 4000K 24 500 4105lm 38W 109 0,97 0054024I 4000K 24 600 4760lm 45W 106 0,98 0054024K 4000K 24 700 5349lm 52W 102 0,98 0024032A 4000K 32 200 2403lm 21W 114 0,92 0034032C 4000K 32 300 3455lm 30W 114 0,96 0044032E 4000K 32 400 4439lm 40W 112 0,97 0054032G 4000K 32 500 5346lm 49W 109 0,98 0064032I 4000K 32 600 6188lm 58W 106 0,98 0074032K 4000K 32 700 6903lm 68W 101 0,99 0044048A 4000K 48 200 3721lm 31W 121 0,93 0054048C 4000K 48 300 5359lm 44W 120 0,98 0074048E 4000K 48 400 6844lm 58W 117 0,99 0084048G 4000K 48 500 8201lm 73W 113 0,99 Ploché sklo (CC) 3000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 0013016A 3000K 16 200 1155lm 12W 99 0,978 0023016C 3000K 16 300 1642lm 16W 102 0,931 0023016E 3000K 16 400 2106lm 21W 102 0,955 0033016G 3000K 16 500 2552lm 26W 99 0,967 0033016I 3000K 16 600 2965lm 31W 96 0,975 0033016K 3000K 16 700 3403lm 36W 95 0,98 0023024A 3000K 24 200 1738lm 17W 102 0,94 0033024C 3000K 24 300 2503lm 23W 107 0,94 0033024E 3000K 24 400 3194lm 30W 105 0,96 0043024G 3000K 24 500 3844lm 38W 102 0,97 0043024I 3000K 24 600 4434lm 45W 99 0,98 0053024K 3000K 24 700 5059lm 52W 97 0,98 0023032A 3000K 32 200 2291lm 21W 108 0,92 0033032C 3000K 32 300 3274lm 30W 108 0,96 0043032E 3000K 32 400 4176lm 40W 106 0,97 0053032G 3000K 32 500 5006lm 49W 102 0,98 0063032I 3000K 32 600 5764lm 58W 99 0,98 0073032K 3000K 32 700 6529lm 68W 96 0,99 0043048A 3000K 48 200 3547lm 31W 115 0,93 0053048C 3000K 48 300 5077lm 44W 114 0,98 0063048E 3000K 48 400 6438lm 58W 110 0,99 0083048G 3000K 48 500 7679lm 73W 105 0,99 0083048H 3000K 48 550 8240lm 80W 103 0,99 Ploché sklo (CC) 2700K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001G016A 2700K 16 200 1112lm 12W 95 0,98 002G016C 2700K 16 300 1582lm 16W 98 0,93 002G016E 2700K 16 400 2035lm 21W 97 0,96 002G016G 2700K 16 500 2458lm 26W 95 0,97 003G016I 2700K 16 600 2842lm 31W 92 0,98 003G016K 2700K 16 700 3213lm 36W 90 0,98 002G024A 2700K 24 200 1674lm 17W 98 0,94 002G024C 2700K 24 300 2411lm 23W 103 0,94 003G024E 2700K 24 400 3086lm 30W 102 0,96 004G024G 2700K 24 500 3703lm 38W 99 0,97 004G024I 2700K 24 600 4250lm 45W 95 0,98 005G024K 2700K 24 700 4776lm 52W 91 0,98 002G032A 2700K 32 200 2206lm 21W 104 0,92 003G032C 2700K 32 300 3154lm 30W 104 0,96 004G032E 2700K 32 400 4034lm 40W 102 0,97 005G032G 2700K 32 500 4822lm 49W 99 0,98 006G032I 2700K 32 600 5525lm 58W 95 0,98 006G032K 2700K 32 700 6164lm 68W 91 0,99 003G048A 2700K 48 200 3415lm 31W 111 0,93 005G048C 2700K 48 300 4891lm 44W 110 0,98 006G048E 2700K 48 400 6219lm 58W 107 0,99 007G048G 2700K 48 500 7397lm 73W 102 0,99 008G048H 2700K 48 550 7937lm 80W 99 0,99 Ploché sklo (CC) 2200K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001B016A 2200K 16 200 1031lm 12W 88 0,98 001B016C 2200K 16 300 1459lm 16W 90 0,93 002B016E 2200K 16 400 1872lm 21W 89 0,96 002B016G 2200K 16 500 2262lm 26W 88 0,97 003B016I 2200K 16 600 2628lm 31W 85 0,98 003B016K 2200K 16 700 2950lm 36W 82 0,98 002G024A 2200K 24 200 1552lm 17W 91 0,94 002G024C 2200K 24 300 2224lm 23W 95 0,94 003G024E 2200K 24 400 2839lm 30W 94 0,96 004G024G 2200K 24 500 3408lm 38W 91 0,97 004G024I 2200K 24 600 3930lm 45W 88 0,98 005G024K 2200K 24 700 4385lm 52W 84 0,98 002G032A 2200K 32 200 2046lm 21W 97 0,92 003G032C 2200K 32 300 2909lm 30W 96 0,96 004G032E 2200K 32 400 3710lm 40W 94 0,97 005G032G 2200K 32 500 4437lm 49W 91 0,98 006G032I 2200K 32 600 5109lm 58W 87 0,98 006G032K 2200K 32 700 5659lm 68W 83 0,99 003G048A 2200K 48 200 3167lm 31W 103 0,93 005G048C 2200K 48 300 4511lm 44W 101 0,98 006G048E 2200K 48 400 5721lm 58W 98 0,99 007G048G 2200K 48 500 6807lm 73W 93 0,99 008G048H 2200K 48 550 7316lm 80W 91 0,99 Polovypouklé sklo (GC) 4000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 0014016A 4000K 16 200 1278lm 12W 109 0,98 0024016C 4000K 16 300 1836lm 16W 114 0,93 0024016E 4000K 16 400 2382lm 21W 114 0,96 0034016G 4000K 16 500 2897lm 26W 112 0,97 0034016I 4000K 16 600 3373lm 31W 109 0,98 0044016K 4000K 16 700 3823lm 36W 106 0,98 0024024A 4000K 24 200 1923lm 17W 113 0,94 0034024C 4000K 24 300 2799lm 23W 120 0,94 0034024E 4000K 24 400 3613lm 30W 119 0,96 0044024G 4000K 24 500 4364lm 38W 116 0,97 0054024I 4000K 24 600 5044lm 45W 112 0,98 0054024K 4000K 24 700 5683lm 52W 109 0,98 0024032A 4000K 32 200 2534lm 21W 120 0,92 0034032C 4000K 32 300 3662lm 30W 121 0,96 0044032E 4000K 32 400 4723lm 40W 119 0,97 0054032G 4000K 32 500 5683lm 49W 116 0,98 0064032I 4000K 32 600 6557lm 58W 112 0,98 0074032K 4000K 32 700 7334lm 68W 108 0,99 0044048A 4000K 48 200 3923lm 31W 127 0,93 0054048C 4000K 48 300 5678lm 44W 128 0,98 0074048E 4000K 48 400 7282lm 58W 125 0,99 0084048G 4000K 48 500 8718lm 73W 120 0,99 Polovypouklé sklo (GC) 3000K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 0013016A 3000K 16 200 1218lm 12W 104 0,98 0023016C 3000K 16 300 1740lm 16W 108 0,93 0023016E 3000K 16 400 2241lm 21W 107 0,96 0033016G 3000K 16 500 2713lm 26W 105 0,97 0033016I 3000K 16 600 3142lm 31W 102 0,98 0043016K 3000K 16 700 3616lm 36W 100 0,98 0023024A 3000K 24 200 1833lm 17W 108 0,94 0033024C 3000K 24 300 2652lm 23W 114 0,94 0033024E 3000K 24 400 3399lm 30W 112 0,96 0043024G 3000K 24 500 4086lm 38W 109 0,97 0043024I 3000K 24 600 4698lm 45W 105 0,98 0053024K 3000K 24 700 5375lm 52W 103 0,98 0023032A 3000K 32 200 2415lm 21W 114 0,92 0033032C 3000K 32 300 3469lm 30W 115 0,96 0043032E 3000K 32 400 4443lm 40W 112 0,97 0053032G 3000K 32 500 5322lm 49W 109 0,98 0063032I 3000K 32 600 6108lm 58W 105 0,98 0073032K 3000K 32 700 6937lm 68W 102 0,99 0043048A 3000K 48 200 3740lm 31W 121 0,93 0053048C 3000K 48 300 5380lm 44W 121 0,98 0063048E 3000K 48 400 6850lm 58W 117 0,99 0083048G 3000K 48 500 8164lm 73W 112 0,99 Polovypouklé sklo (GC) 2700K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001G016A 2700K 24 200 1173lm 12W 100 0,98 002G016C 2700K 24 300 1676lm 16W 104 0,93 002G016E 2700K 24 400 2165lm 21W 103 0,96 003G016G 2700K 24 500 2613lm 26W 101 0,97 003G016I 2700K 24 600 3012lm 31W 97 0,98 003G016K 2700K 24 700 3414lm 36W 95 0,98 002G024A 2700K 24 200 1765lm 17W 104 0,94 002G024C 2700K 24 300 2555lm 23W 109 0,94 003G024E 2700K 24 400 3283lm 30W 108 0,96 004G024G 2700K 24 500 3936lm 38W 105 0,97 004G024I 2700K 24 600 4504lm 45W 100 0,98 005G024K 2700K 24 700 5075lm 52W 97 0,98 002G032A 2700K 32 200 2326lm 21W 110 0,92 003G032C 2700K 32 300 3342lm 30W 111 0,96 004G032E 2700K 32 400 4292lm 40W 108 0,97 005G032G 2700K 32 500 5126lm 49W 105 0,98 006G032I 2700K 32 600 5855lm 58W 100 0,98 006G032K 2700K 32 700 6549lm 68W 96 0,99 003G048A 2700K 48 200 3601lm 31W 117 0,93 005G048C 2700K 48 300 5183lm 44W 117 0,98 006G048E 2700K 48 400 6617lm 58W 113 0,99 007G048G 2700K 48 500 7864lm 73W 108 0,99 Polovypouklé sklo (GC) 2200K
Code Barevná teplota Počet LED Provozní proud (mA) Světelný tok(lm) Příkon(W) Účinnost (lm/W) Účiník (Ø) 001B016A 2200K 16 200 1087 12 93 0,98 002B016C 2200K 16 300 1546 16 96 0,93 002B016E 2200K 16 400 1992 21 95 0,96 003B016G 2200K 16 500 2405 26 93 0,97 003B016I 2200K 16 600 2785 31 90 0,98 003B016K 2200K 16 700 3135 36 87 0,98 002G024A 2200K 24 200 1637 17 96 0,94 002G024C 2200K 24 300 2357 23 101 0,94 003G024E 2200K 24 400 3020 30 99 0,96 004G024G 2200K 24 500 3622 38 96 0,97 004G024I 2200K 24 600 4165 45 93 0,98 005G024K 2200K 24 700 4659 52 89 0,98 002G032A 2200K 32 200 2157 21 102 0,92 003G032C 2200K 32 300 3083 30 102 0,96 004G032E 2200K 32 400 3948 40 100 0,97 005G032G 2200K 32 500 4717 49 96 0,98 006G032I 2200K 32 600 5414 58 93 0,98 006G032K 2200K 32 700 6013 68 88 0,99 003G048A 2200K 48 200 3339 31 108 0,93 005G048C 2200K 48 300 4781 44 107 0,98 006G048E 2200K 48 400 6087 58 104 0,99 007G048G 2200K 48 500 7236 73 99 0,99 Tolerances: LED Flux -+ 7%. Total luminaire power ± 9%.
Poznámka: Vzhledem k neustálé modernizaci technologií a LED se hodnoty mohou změnit bez předchozího upozornění.**E27 ** DOPRODEJ !
50–70W sodík / halogenid
100W sodík / halogenid -
Certifikace a normy
Certifikace: CE, RoHS, ILAC MRA, Instituto de Astrofisica de Canarias
UNE-EN 55015 UNE-EN 61547 UNE-EN 62031 UNE-EN 61347–2–13 UNE-EN 62384 UNE-EN 13032–4 UNE-EN ISO 9227 NSS:2017 ( 1000h )
Osvětlení Normy:
UNE EN 60598
UNE EN 60598–1: 2009
UNE EN 60598–2–3 a UNE EN 60598–2–5: 1999
Driver:
UNE EN 62384: 2007
UNE 61347–2–13: 2007
Standardní optická bezpečnost:
UNE EN 62471: 2009
IEC / TR 6247–2: 2009
Požadavky na spotřebu svítidel s LED :
IEC – 62722–2–1: 2014
Požadavky na výkon standardního modulu LED:
EC – 62717: 2014
Elektromagnetická kompatibilita:
UNE EN 55015: 2013
UNE EN 61000–3–2: 2014
UNE EN 61000–3–3: 2013
